Cấu tạo và nguyên lý hoạt động của Van xoay định lượng (nói chung)

Một van xoay định lượng nói chung có cấu tạo và nguyên lý hoạt động cơ bản như sau:

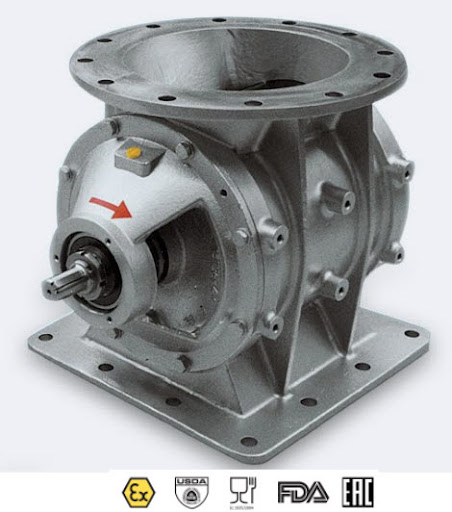

• Cấu tạo chính:
  • Thân van (Housing): Thường được làm từ thép không gỉ, thép cacbon, hoặc gang, có hai cổng: một cổng vào (thường ở phía trên) và một cổng ra (thường ở phía dưới).
  • Rotor (Cánh gạt/cánh khế): Là bộ phận quay bên trong thân van, có các cánh van gắn liền, tạo thành các khoang chứa liệu. Số lượng cánh có thể khác nhau tùy theo thiết kế.
  • Động cơ: Dẫn động rotor quay, thường là động cơ điện hoặc khí nén, giúp điều khiển tốc độ quay của rotor.
  • Phốt làm kín: Đảm bảo độ kín giữa rotor và thân van, ngăn chặn rò rỉ vật liệu hoặc duy trì chênh lệch áp suất.
• Nguyên lý hoạt động: Vật liệu dạng bột hoặc hạt từ phễu chứa phía trên sẽ rơi vào các khoang trống giữa các cánh gạt của rotor tại cửa nạp. Khi động cơ quay, rotor sẽ xoay đều, đưa các khoang chứa liệu này đến vị trí cửa xả. Tại đây, vật liệu sẽ được đổ xuống do trọng lực. Mỗi vòng quay của rotor sẽ vận chuyển một lượng vật liệu xác định, giúp định lượng chính xác lưu lượng nguyên liệu.

  Ngoài ra, van xoay còn có chức năng như một “airlock” (khóa không khí) để duy trì sự chênh lệch áp suất giữa hai bên van, điều này rất quan trọng trong các hệ thống vận chuyển bằng khí nén hoặc khi cần cách ly áp suất giữa các khu vực.

Ứng dụng của Van xoay định lượng

Van xoay định lượng là thiết bị không thể thiếu trong nhiều ngành công nghiệp, đặc biệt là trong việc xử lý vật liệu rời:

• Ngành thực phẩm và đồ uống: Định lượng các nguyên liệu như bột mì, đường, gia vị, hạt, tinh bột, cà phê, v.v.
• Ngành thức ăn chăn nuôi: Kiểm soát lượng hạt, bột thức ăn trong quá trình sản xuất và cấp liệu.
• Hệ thống vận chuyển khí nén: Định lượng và chuyển các loại bột, hạt từ silo, phễu chứa, hoặc dưới các thiết bị lọc bụi, cyclone.
• Ngành hóa chất và dược phẩm: Xử lý và định lượng chính xác các hóa chất dạng bột, hạt hoặc viên nén.
• Ngành nhựa: Cấp liệu và định lượng hạt nhựa.
• Ngành khoáng sản và vật liệu xây dựng: Vận chuyển các vật liệu có tính mài mòn như xi măng, tro bay, cát, quặng.

Lợi ích và những điều cần lưu ý

Lợi ích:

• Định lượng chính xác: Khả năng kiểm soát lưu lượng vật liệu một cách ổn định và liên tục.
• Tự động hóa: Dễ dàng tích hợp vào các hệ thống tự động hóa, giảm thiểu lao động thủ công.
• Duy trì áp suất: Giúp ngăn ngừa rò rỉ không khí và duy trì chênh lệch áp suất hiệu quả.
• Đa dạng vật liệu: Có thể xử lý nhiều loại vật liệu khác nhau, từ bột mịn đến hạt thô.

Những điều cần lưu ý:

• Mài mòn: Với các vật liệu có tính mài mòn cao, các bộ phận bên trong van (như cánh rotor và thân van) có thể bị hao mòn nhanh chóng, cần bảo trì và thay thế định kỳ.
• Giới hạn áp suất: Thường không phù hợp với các ứng dụng có áp suất rất cao.
• Nguy cơ kẹt liệu: Vật liệu có tính dính hoặc kích thước không đồng đều có thể gây kẹt rotor.
