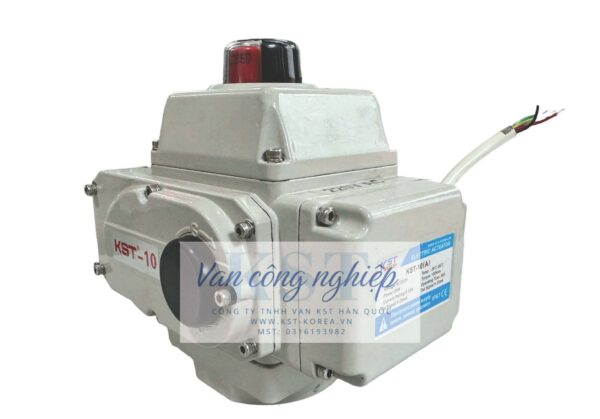

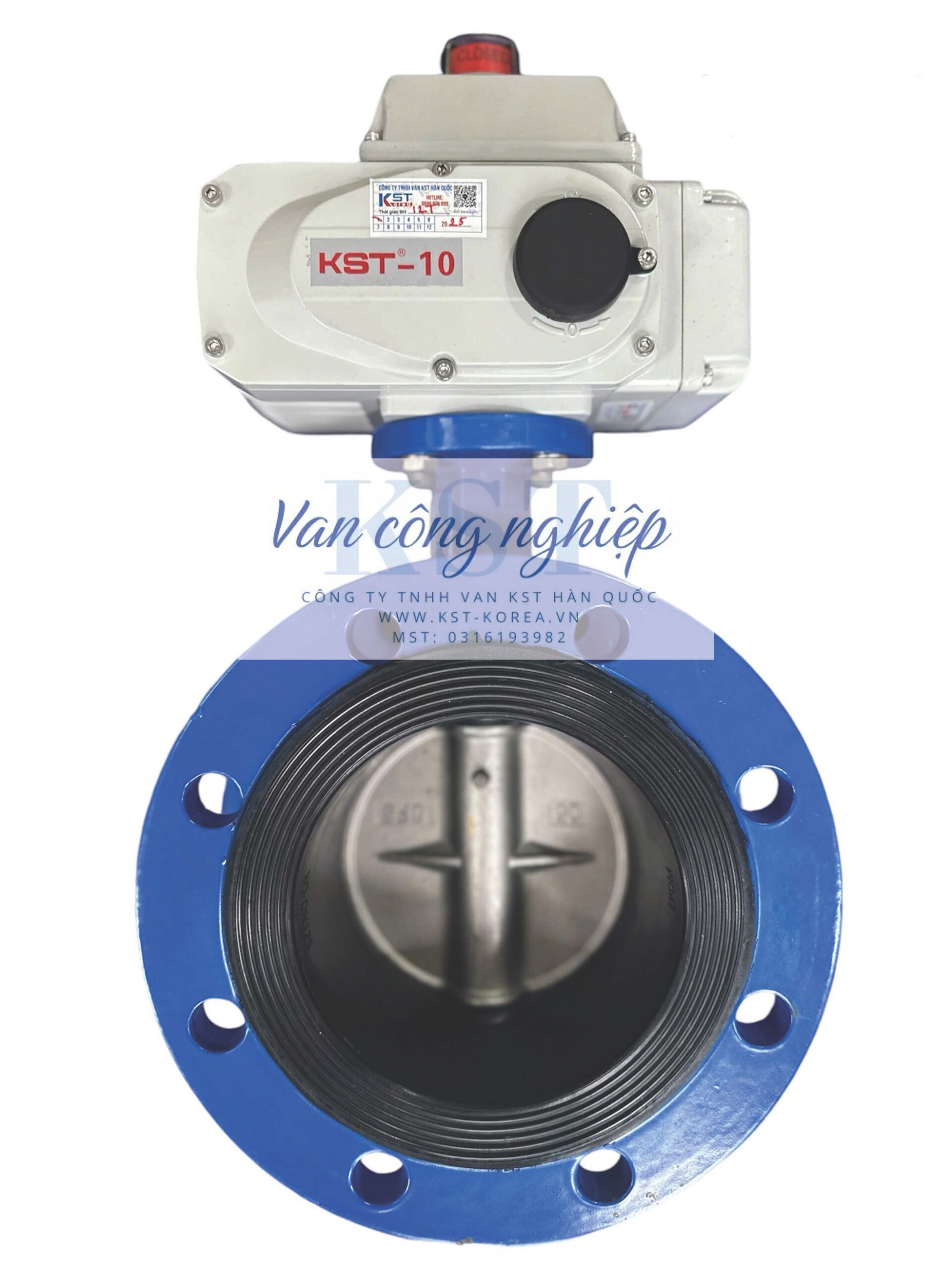

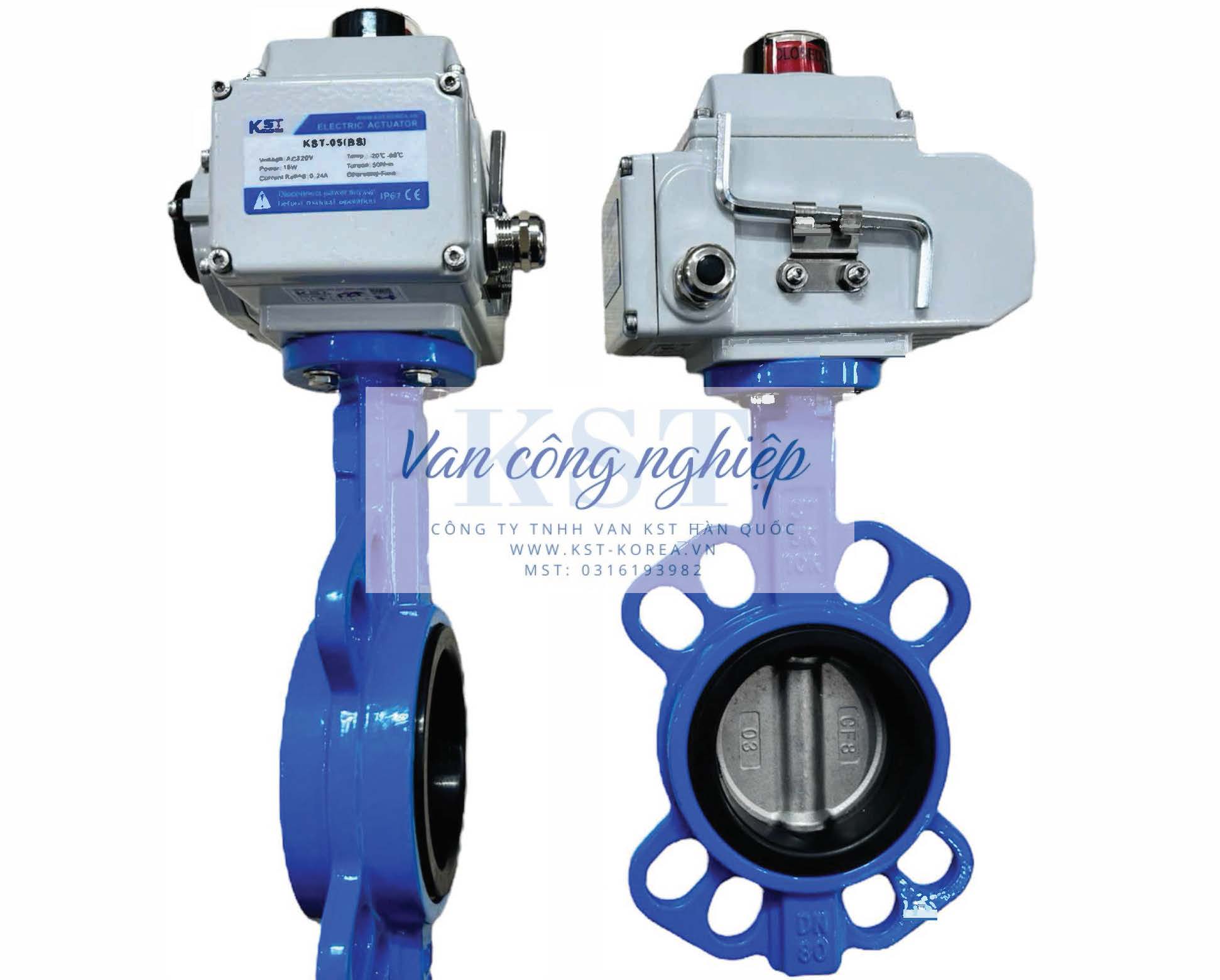

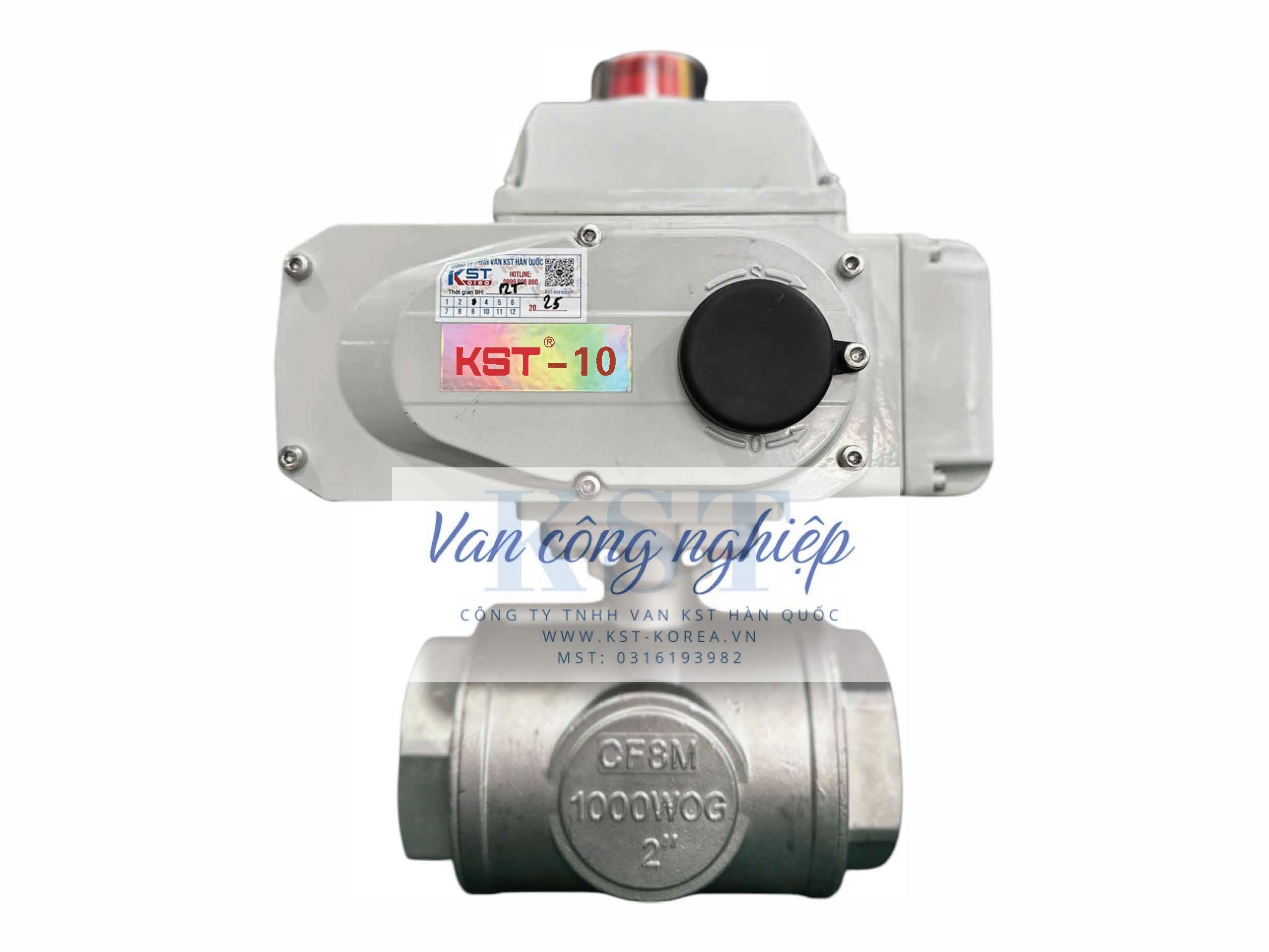

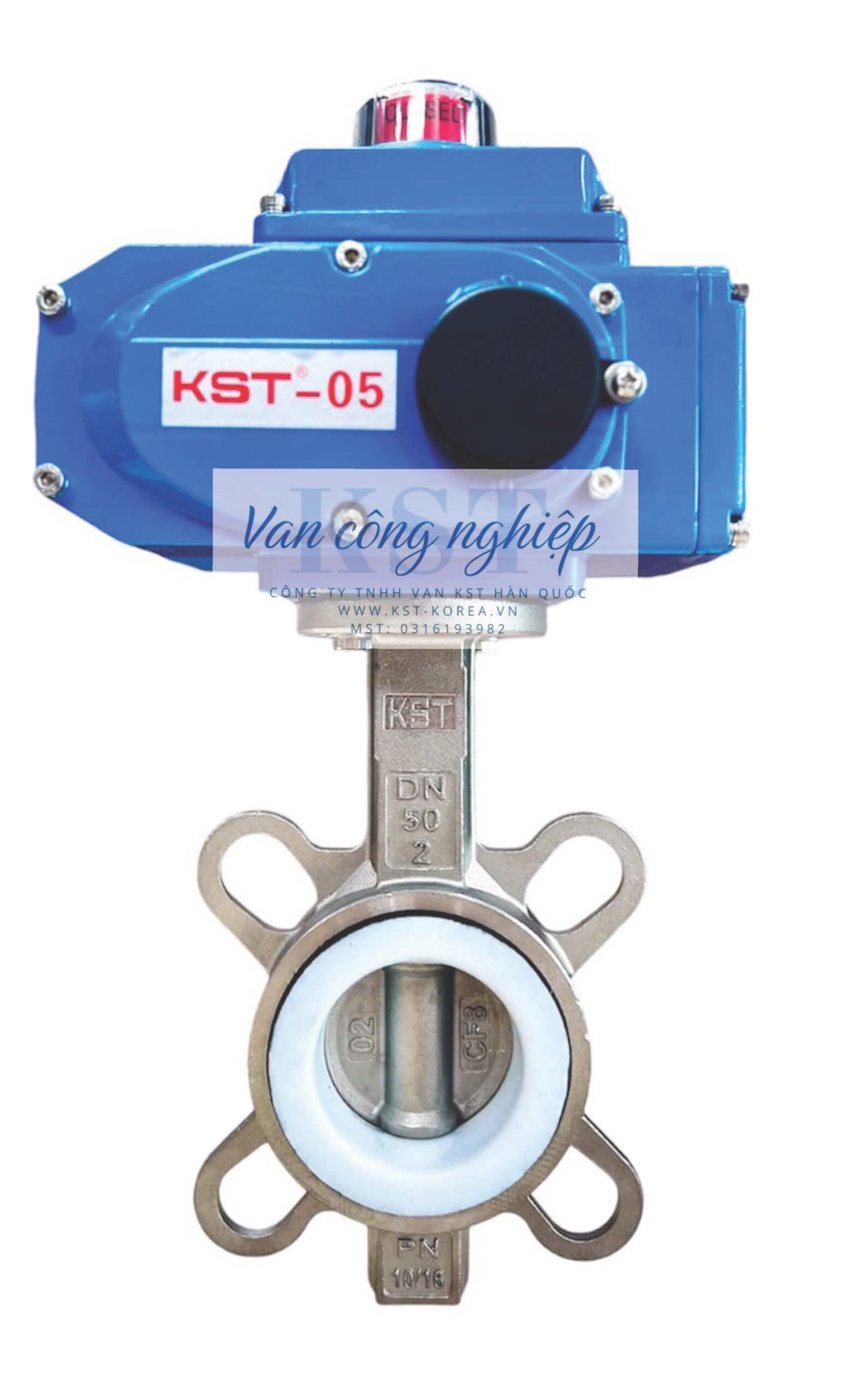

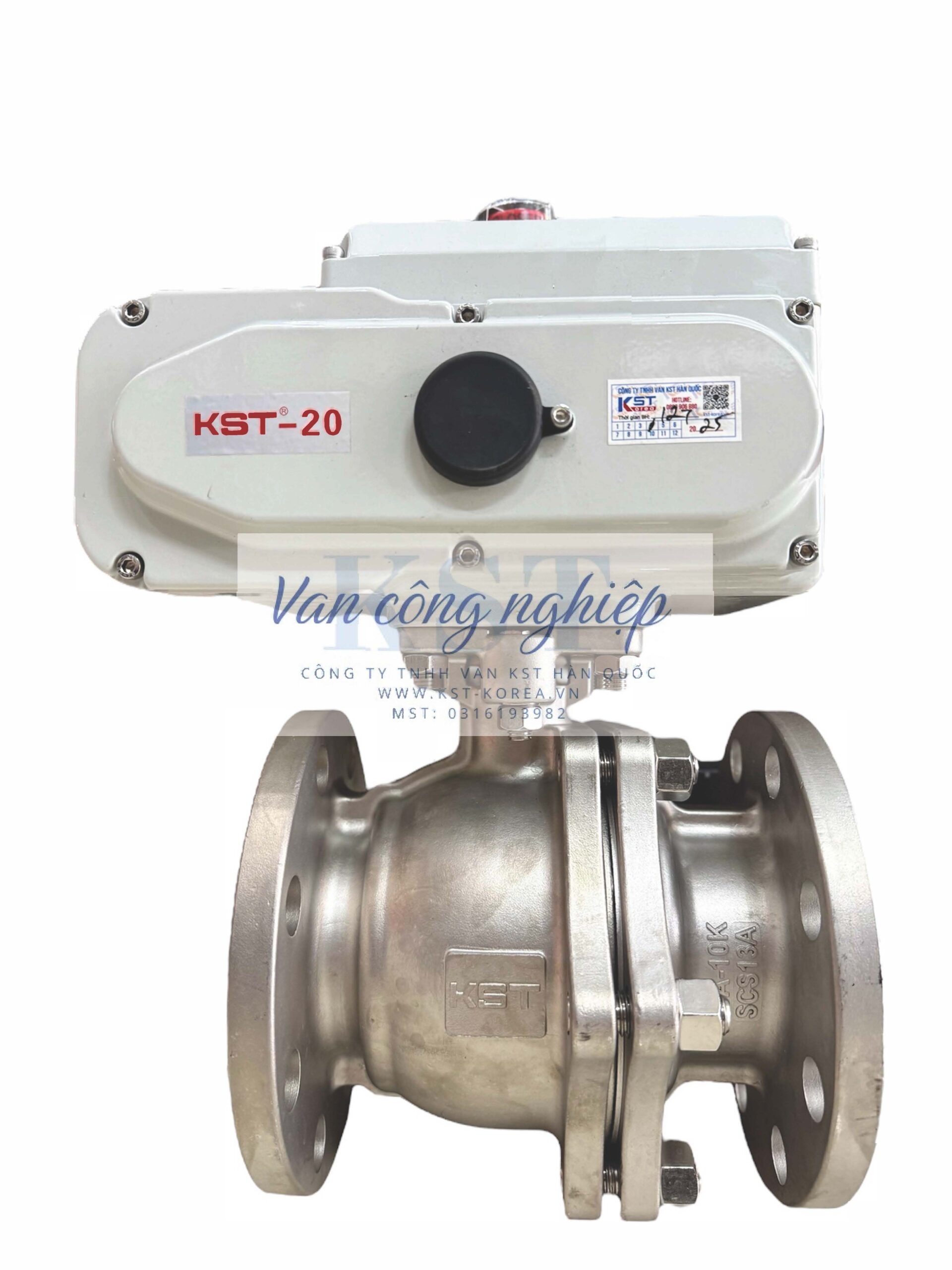

Bộ truyền động điện KST (KST Electric Actuator) là một thiết bị tự động hóa được sản xuất bởi hãng KST (Hàn Quốc), chuyên dùng để điều khiển các loại van công nghiệp như van bi, van bướm, van cầu, v.v., bằng cách sử dụng nguồn điện. Khác với bộ truyền động khí nén dùng áp lực khí, bộ truyền động điện sử dụng mô tơ điện để tạo ra chuyển động quay hoặc tuyến tính, giúp đóng mở hoặc điều tiết lưu chất trong đường ống.
Cấu tạo và Nguyên lý hoạt động
Cấu tạo: Bộ truyền động điện KST thường có cấu tạo gồm các bộ phận chính sau:
- Vỏ ngoài: Thường làm từ hợp kim nhôm đúc, có khả năng chống ăn mòn và bảo vệ các bộ phận bên trong khỏi tác động của môi trường (thường đạt tiêu chuẩn IP67 hoặc IP68 về chống nước, bụi).
- Mô tơ điện: Là trái tim của bộ truyền động, chuyển đổi năng lượng điện thành chuyển động quay. Mô tơ có thể là loại một pha (220V, 110V, 24V) hoặc ba pha (380V).
- Hộp giảm tốc: Hệ thống bánh răng giúp giảm tốc độ quay của mô tơ và tăng momen xoắn đầu ra, đủ sức để đóng mở các loại van lớn.
- Trục đầu ra: Trục này sẽ được kết nối trực tiếp với trục van để truyền chuyển động.
- Công tắc hành trình (Limit Switch): Giúp xác định vị trí đóng hoàn toàn và mở hoàn toàn của van, tự động ngắt điện khi van đạt vị trí cuối, ngăn ngừa quá tải mô tơ.
- Công tắc bảo vệ quá nhiệt (Thermal Overload Protection): Tự động ngắt điện nếu mô tơ bị nóng quá mức do hoạt động liên tục hoặc bị kẹt.
- Bảng mạch điều khiển: Chứa các linh kiện điện tử để nhận tín hiệu điều khiển, xử lý và điều khiển mô tơ.
- Bộ định vị (Positioner – đối với loại điều khiển tuyến tính/tỷ lệ): Nhận tín hiệu analog (ví dụ 4-20mA) để điều khiển van mở ở các góc độ mong muốn, không chỉ đóng/mở hoàn toàn.
Nguyên lý hoạt động: Khi có tín hiệu điện được cấp vào bộ truyền động, mô tơ sẽ quay. Chuyển động quay của mô tơ được truyền qua hệ thống hộp giảm tốc, làm giảm tốc độ và tăng momen xoắn, sau đó truyền tới trục đầu ra để điều khiển van.
Tùy thuộc vào loại bộ truyền động, có thể có các chế độ hoạt động:
- ON/OFF (Đóng/Mở): Đây là loại cơ bản nhất. Khi nhận tín hiệu điện, mô tơ sẽ chạy để đóng hoàn toàn hoặc mở hoàn toàn van. Khi đạt vị trí cuối, công tắc hành trình sẽ ngắt điện.
- Điều khiển tuyến tính/Tỷ lệ (Modulating/Proportional Control): Loại này phức tạp hơn, sử dụng bộ định vị để nhận tín hiệu analog (thường là 4-20mA hoặc 0-10V) và điều khiển mô tơ để van mở ở bất kỳ vị trí nào trong khoảng 0-100%, giúp điều tiết lưu lượng chính xác.
Ưu điểm của Bộ truyền động điện KST
- Độ chính xác cao: Đặc biệt với các loại có chức năng điều khiển tuyến tính, cho phép điều khiển van ở các vị trí trung gian, rất lý tưởng cho việc điều tiết lưu lượng chính xác.
- Lực đóng mở lớn và ổn định: Mô tơ điện tạo ra momen xoắn hoặc lực đẩy mạnh mẽ, ổn định, có thể vận hành các van có kích thước lớn và chịu được lực cản của môi chất.
- Khả năng tự động hóa và điều khiển từ xa: Dễ dàng tích hợp vào hệ thống điều khiển tự động (PLC, DCS), cho phép vận hành và giám sát từ xa.
- Không cần nguồn khí nén: Phù hợp với những nơi không có sẵn hệ thống khí nén.
- Hoạt động ổn định, ít tiếng ồn: So với bộ truyền động khí nén, bộ điện thường êm ái hơn trong quá trình vận hành.
- An toàn trong trường hợp mất điện (tùy loại): Một số bộ truyền động điện có tùy chọn tích hợp pin dự phòng hoặc tụ điện để đưa van về vị trí an toàn khi mất điện.
- Bảo vệ môi trường: Không xả khí thải ra môi trường như bộ truyền động khí nén.
Nhược điểm của Bộ truyền động điện KST
- Tốc độ phản ứng thường chậm hơn: So với bộ truyền động khí nén, thời gian đóng/mở của bộ điện thường lâu hơn (vài giây đến vài chục giây tùy kích thước).
- Giá thành cao hơn: Chi phí đầu tư ban đầu thường cao hơn so với bộ truyền động khí nén.
- Phức tạp hơn trong cấu tạo và sửa chữa: Yêu cầu kỹ thuật cao hơn khi lắp đặt và bảo trì.
- Khả năng quá nhiệt: Nếu hoạt động đóng/mở liên tục trong thời gian ngắn có thể gây quá nhiệt cho mô tơ, dẫn đến chế độ bảo vệ và ngừng hoạt động tạm thời.
- Nguy cơ cháy nổ: Trong môi trường dễ cháy nổ, cần sử dụng loại chống cháy nổ chuyên dụng (Ex-proof), chi phí sẽ cao hơn.
Ứng dụng của Bộ truyền động điện KST
Bộ truyền động điện KST được sử dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là những nơi yêu cầu điều khiển chính xác, tự động hóa cao và không có sẵn hệ thống khí nén:
- Hệ thống xử lý nước và nước thải: Điều khiển van trong các nhà máy xử lý, trạm bơm.
- Ngành thực phẩm và đồ uống: Kiểm soát dòng chảy của nguyên liệu, sản phẩm.
- Ngành hóa chất và dược phẩm: Điều khiển các loại hóa chất, đảm bảo an toàn và chính xác.
- Hệ thống HVAC: Điều khiển van trong hệ thống điều hòa, thông gió, sưởi ấm.
- Ngành dầu khí, năng lượng: Điều khiển van trong các nhà máy lọc dầu, nhà máy điện, hệ thống đường ống dẫn.
- Hệ thống tự động hóa nhà máy: Điều khiển các van trong các quy trình sản xuất tự động.
Bộ truyền động điện KST là một giải pháp mạnh mẽ, chính xác và đáng tin cậy cho việc tự động hóa các hệ thống van công nghiệp, đặc biệt phù hợp với các ứng dụng yêu cầu điều tiết lưu lượng và tích hợp vào hệ thống điều khiển điện tử phức tạp.
