Van 1 chiều cánh bướm KST là một loại van công nghiệp tự động, được sản xuất dưới thương hiệu KST (thường là Hàn Quốc), chuyên dùng để ngăn chặn dòng chảy ngược của lưu chất trong hệ thống đường ống.

Tên gọi “cánh bướm” xuất phát từ thiết kế của đĩa van (lá van), bao gồm hai mảnh hình bán nguyệt hoạt động giống như cánh bướm.

1. Đặc Điểm và Cấu Tạo

Van 1 chiều cánh bướm (hay còn gọi là Wafer Check Valve) có những đặc điểm nổi bật sau:

• Nguyên lý hoạt động: Hoàn toàn tự động. Van mở khi áp lực dòng chảy xuôi đủ lớn và đóng lại (nhờ lực lò xo hoặc trọng lượng của cánh) ngay lập tức khi dòng chảy ngừng hoặc có xu hướng chảy ngược, ngăn ngừa hiện tượng búa nước (Water Hammer).

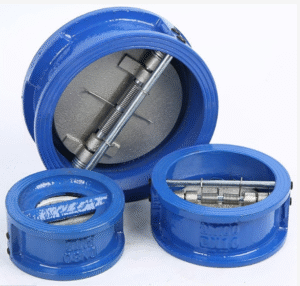

• Thiết kế (Wafer): Là loại van cực kỳ gọn nhẹ và mỏng, được lắp đặt theo kiểu kẹp (wafer) giữa hai mặt bích của đường ống. Thiết kế này giúp tiết kiệm không gian lắp đặt tối đa, rất phù hợp cho các hệ thống có không gian hạn chế.

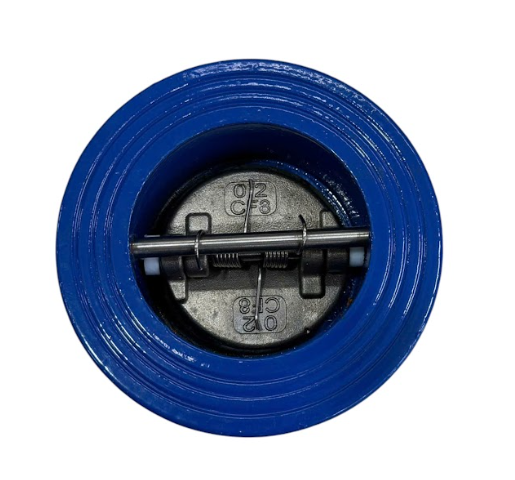

• Đĩa van (Cánh bướm): Gồm hai lá van hình bán nguyệt, được gắn trên một trục và lò xo ở giữa. Khi có dòng chảy, hai lá van mở ra. Khi dòng chảy ngừng, lò xo tự động kéo hai lá van đóng lại.
• Vật liệu:
  • Thân van: Thường là Gang (Gang dẻo) sơn Epoxy, hoặc Inox (SUS304, SUS316).
  • Đĩa van/Trục: Thường là Inox (chống gỉ và ăn mòn tốt).
  • Gioăng làm kín: EPDM hoặc NBR (cho môi trường nước thông thường), hoặc PTFE/Teflon (cho nhiệt độ và hóa chất cao hơn).

2. Thông Số Kỹ Thuật Cơ Bản

Các thông số của Van 1 chiều cánh bướm KST thường tương thích với các tiêu chuẩn quốc tế phổ biến:

3. Ưu Điểm Chính

• Gọn nhẹ & Tiết kiệm không gian: Nhờ thiết kế wafer mỏng, van chiếm ít không gian hơn van 1 chiều lá lật hay van cầu truyền thống.
• Giảm thiểu búa nước: Cơ chế đóng nhanh của cánh bướm giúp giảm thiểu va chạm thủy lực.
• Lắp đặt đa tiêu chuẩn: Có thể lắp đặt dễ dàng với hầu hết các tiêu chuẩn mặt bích phổ biến hiện nay.
• Chi phí thấp: Thường có giá thành hợp lý so với các loại van 1 chiều khác có cùng kích thước.
