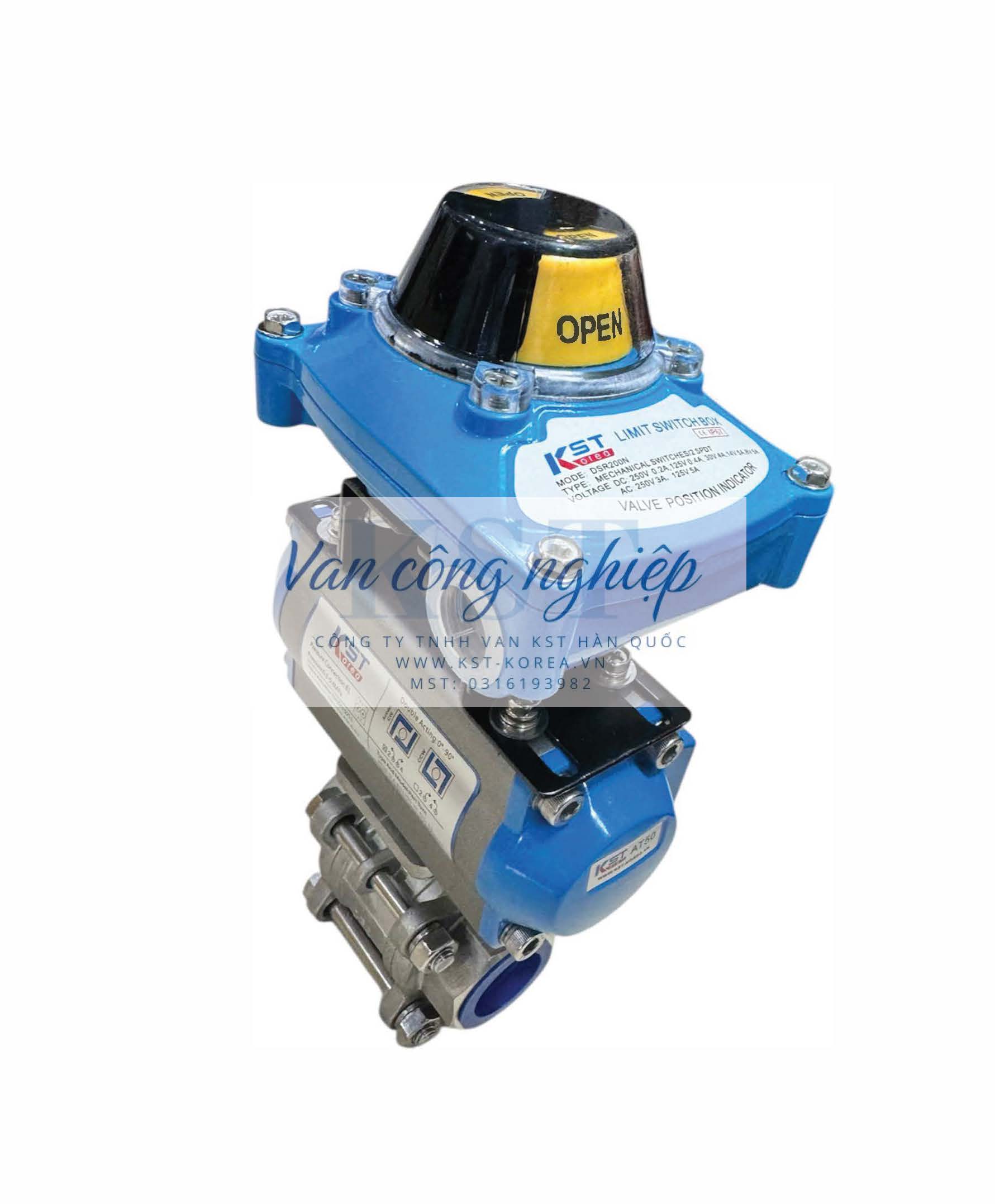

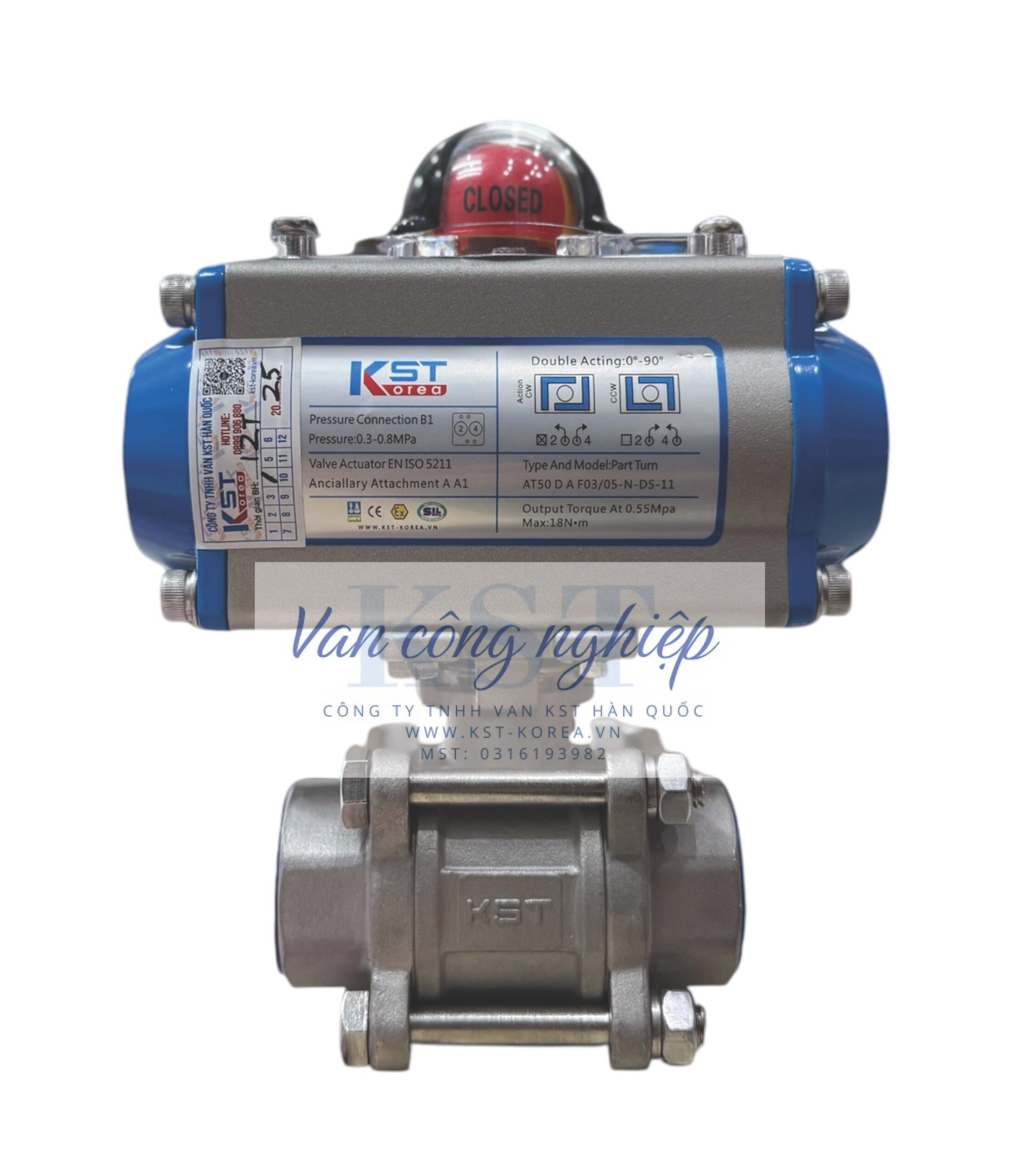

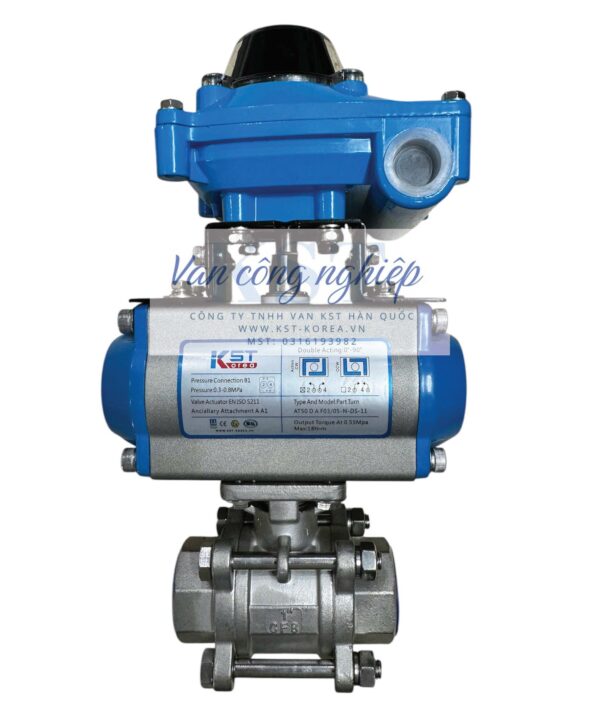

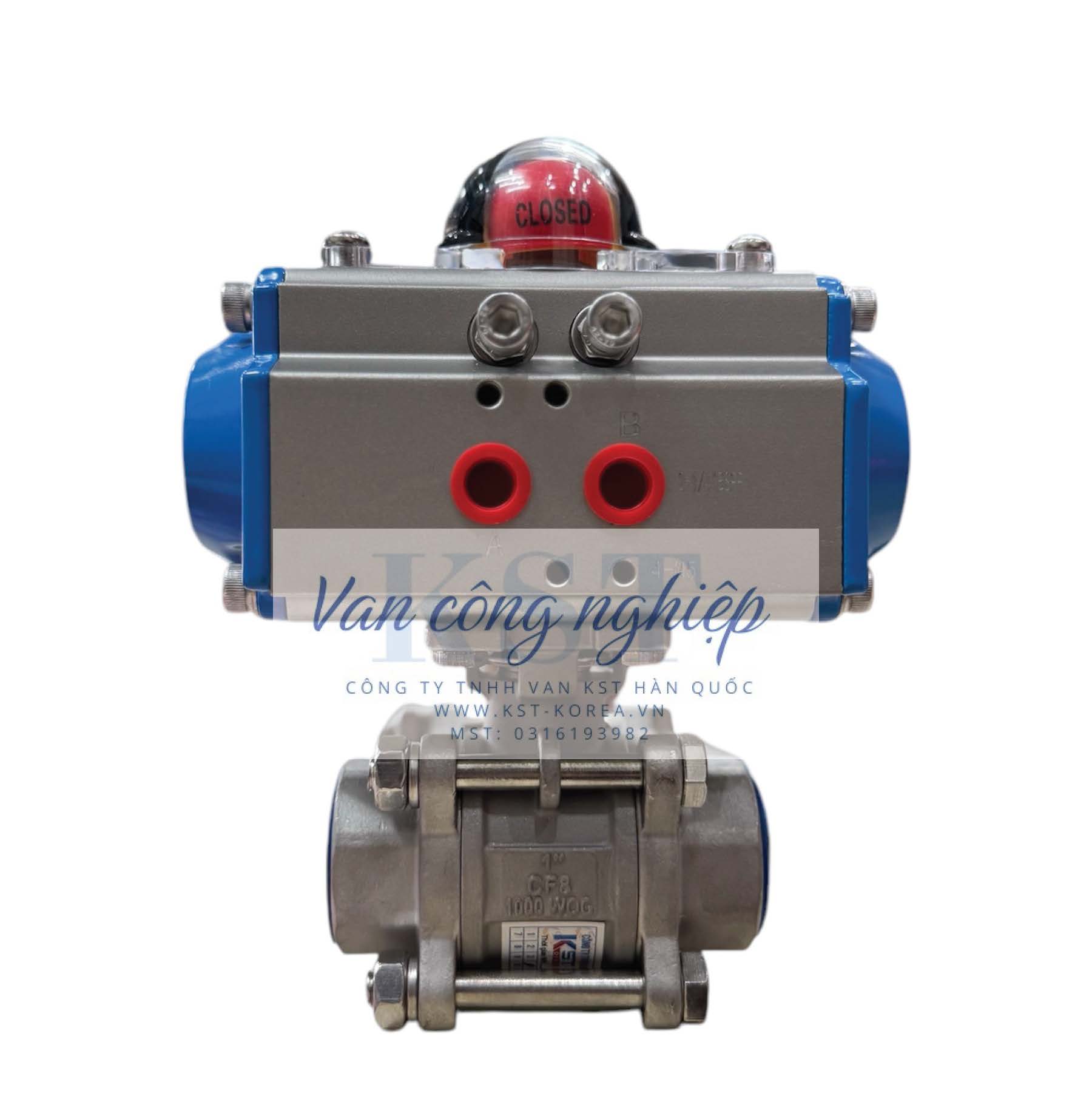

Van bi nối ren điều khiển khí nén KST-AT là một loại van công nghiệp tự động, được sản xuất bởi hãng KST của Hàn Quốc. Đây là sự kết hợp giữa thân van bi và bộ truyền động khí nén (actuator) model AT, cho phép van tự động đóng mở hoặc điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Kiểu kết nối ren giúp việc lắp đặt trở nên thuận tiện, đặc biệt với các đường ống có kích thước nhỏ và vừa.

Cấu tạo và nguyên lý hoạt động

Cấu tạo:

Van bi nối ren điều khiển khí nén KST-AT bao gồm hai phần chính:

• Thân van bi: Thường được làm từ các vật liệu như inox (SUS304, SUS316), gang, hoặc nhựa (UPVC) tùy thuộc vào yêu cầu của môi trường sử dụng. Bên trong thân van có một viên bi rỗng với lỗ xuyên tâm. Viên bi này có thể xoay 90 độ để đóng hoặc mở hoàn toàn dòng chảy. Gioăng làm kín thường làm từ PTFE (Teflon) để đảm bảo độ kín khít. Van bi nối ren thường có cấu trúc 2PC (2 mảnh) hoặc 3PC (3 mảnh).
• Bộ truyền động khí nén KST-AT: Là phần điều khiển tự động, sử dụng áp suất khí nén để tạo ra lực momen xoắn, làm quay trục van. Bộ truyền động khí nén KST-AT có thể là loại tác động đơn (single acting – SR) hoặc tác động kép (double acting – DA):
  • Tác động kép (Double Acting – DA): Sử dụng khí nén để cả đóng và mở van.
  • Tác động đơn (Single Acting – SR): Sử dụng khí nén để mở van và lò xo để đóng van (hoặc ngược lại), đảm bảo van trở về vị trí an toàn khi mất khí nén.

Nguyên lý hoạt động:

Khi khí nén (áp suất thường từ 3 đến 8 bar) được cấp vào bộ truyền động AT, áp suất khí sẽ tác động lên piston bên trong. Sự di chuyển của piston tạo ra momen xoắn, làm quay trục của bộ truyền động một góc 90 độ. Trục này được kết nối với trục của van bi, từ đó làm quay viên bi và thay đổi trạng thái của van từ đóng sang mở hoặc ngược lại.

Đối với loại tác động đơn, khi ngắt nguồn khí nén, lực đàn hồi của lò xo sẽ đẩy piston về vị trí ban đầu, đưa van về trạng thái đóng hoặc mở an toàn theo cài đặt.

Thông số kỹ thuật chung

Dưới đây là các thông số kỹ thuật phổ biến của van bi nối ren điều khiển khí nén KST-AT:

• Kích cỡ: DN15 (1/2″) đến DN100 (4″) hoặc lớn hơn tùy model.
• Vật liệu thân van: Inox 304 (CF8), Inox 316 (CF8M), gang, nhựa UPVC.
• Vật liệu bi van: Inox 304, Inox 316.
• Gioăng làm kín (Seat): PTFE (Teflon), PPL.
• Kiểu kết nối: Nối ren (BSPT, NPT, G-Thread).
• Áp lực làm việc: PN10, PN16, PN25, PN63 (tùy vật liệu và kích cỡ).
• Nhiệt độ làm việc: Max 120°C – 220°C (tùy thuộc vào vật liệu gioăng và thân van).
• Áp suất khí nén điều khiển: 3 – 8 bar.
• Kiểu tác động: Tác động đơn (SR) hoặc tác động kép (DA).
• Chế độ điều khiển: ON/OFF (đóng mở hoàn toàn) hoặc Tuyến tính (điều tiết lưu lượng).
• Xuất xứ: KST – Hàn Quốc.
• Chứng chỉ: CO, CQ đầy đủ.

Ứng dụng

Van bi nối ren điều khiển khí nén KST-AT được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng đóng mở nhanh, hoạt động ổn định và độ bền cao. Một số ứng dụng tiêu biểu bao gồm:

• Hệ thống cấp thoát nước: Điều khiển dòng chảy nước sạch, nước thải trong các nhà máy xử lý nước, hệ thống tưới tiêu.
• Công nghiệp thực phẩm và đồ uống: Kiểm soát lưu chất trong các dây chuyền sản xuất bia, nước giải khát, sữa, v.v. (đặc biệt là van bi inox 316).
• Ngành hóa chất: Vận chuyển và kiểm soát các loại hóa chất, axit, kiềm loãng (với vật liệu chống ăn mòn phù hợp).
• Hệ thống khí nén và hơi: Điều khiển khí nén, hơi nóng trong các nhà máy, xưởng sản xuất.
• Dầu khí: Kiểm soát dầu, khí trong các đường ống, hệ thống chiết rót.
• Công nghiệp tự động hóa: Các dây chuyền sản xuất cần đóng mở van nhanh và chính xác, tích hợp vào hệ thống điều khiển tự động.

Với ưu điểm về tốc độ đóng mở nhanh và khả năng hoạt động đáng tin cậy trong môi trường công nghiệp, van bi nối ren điều khiển khí nén KST-AT là lựa chọn lý tưởng cho nhiều ứng dụng tự động hóa.
