Bạn đang tìm kiếm thông tin về van bướm gang điều khiển khí nén KST-AT? Đây là một loại van tự động phổ biến, được sử dụng rộng rãi trong nhiều ngành công nghiệp để kiểm soát dòng chảy của chất lỏng và khí.

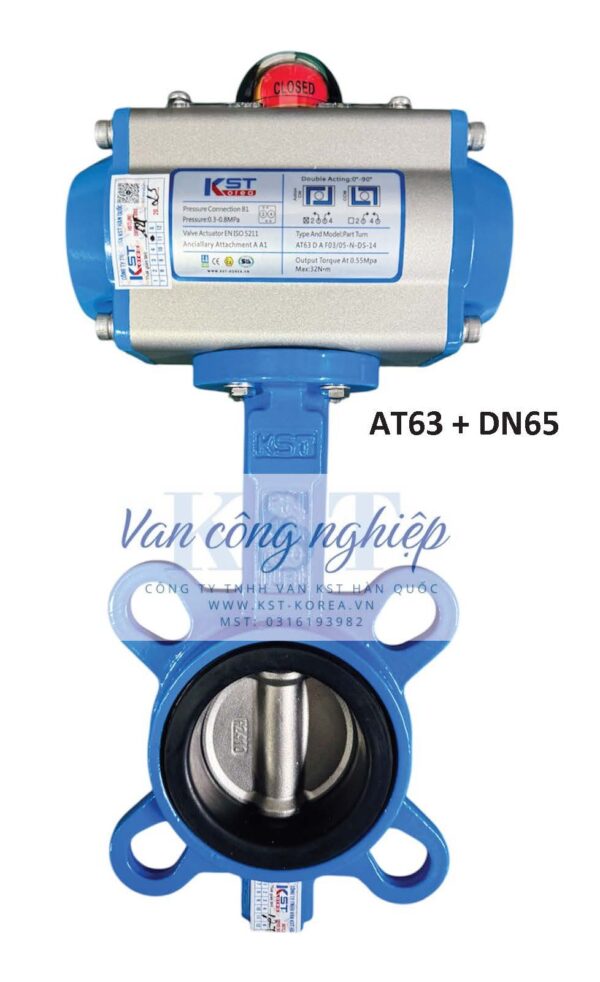

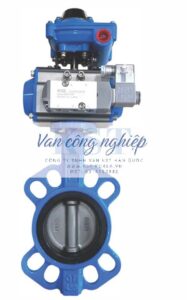

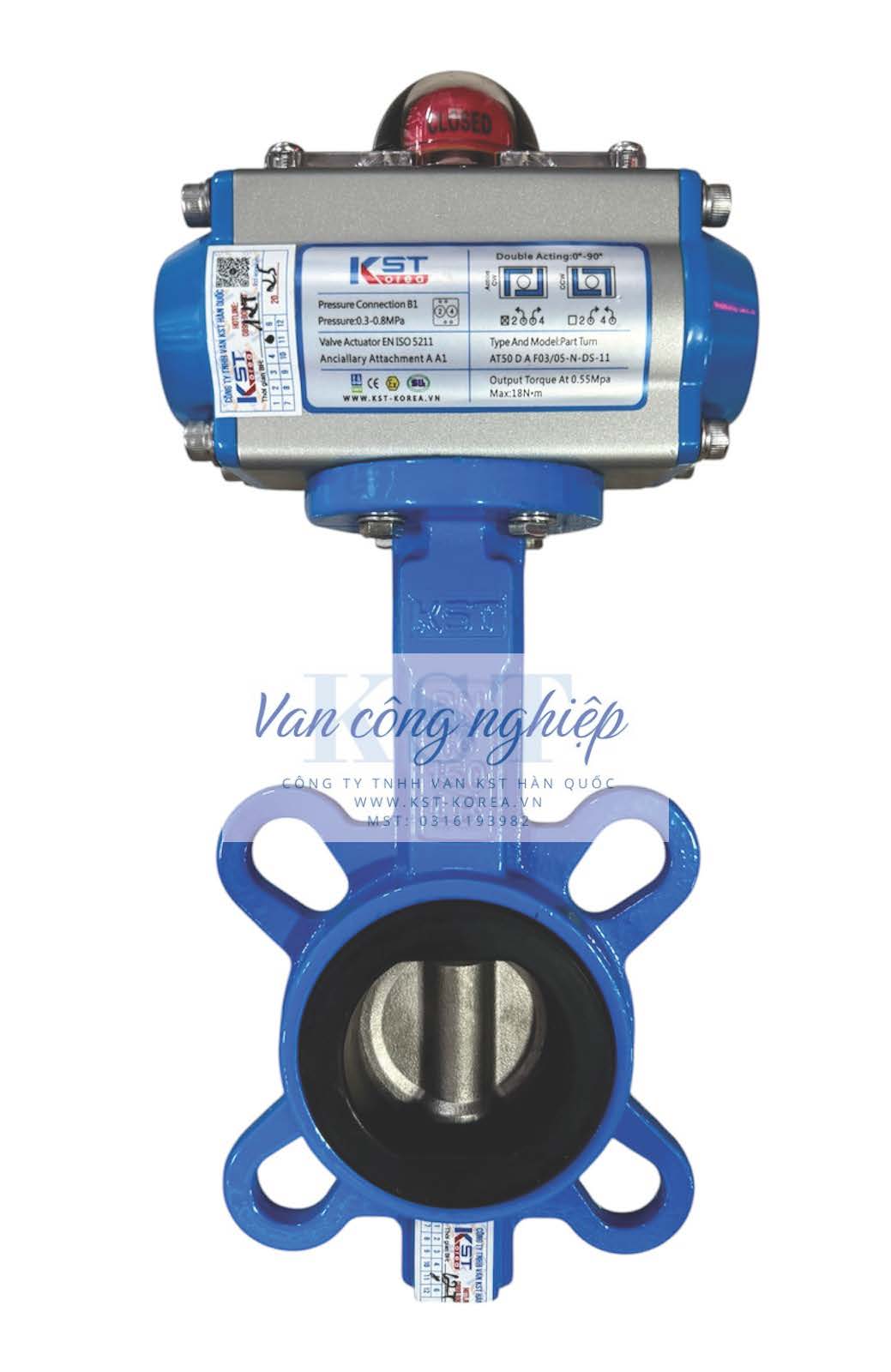

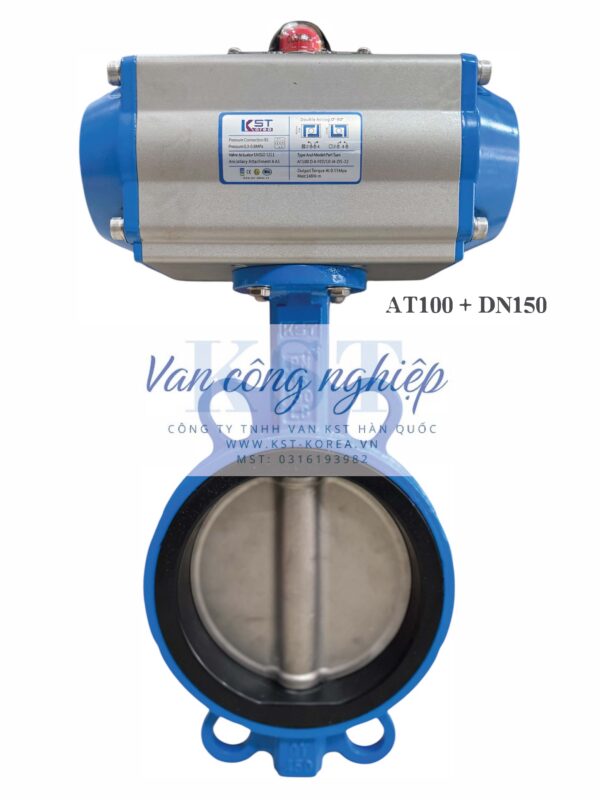

Van bướm gang khí nén KST-AT là gì?

Đây là sự kết hợp của một thân van bướm bằng gang và một bộ truyền động khí nén KST (tên viết tắt của Korea System Technology), trong đó “AT” thường chỉ dòng bộ truyền động tác động kép (Double Acting) hoặc đôi khi cũng bao gồm cả tác động đơn (Spring Return) của hãng KST.

Van này được thiết kế để điều khiển lưu lượng (đóng/mở hoặc điều tiết) trong các đường ống lớn, nơi yêu cầu phản ứng nhanh và tự động hóa cao.

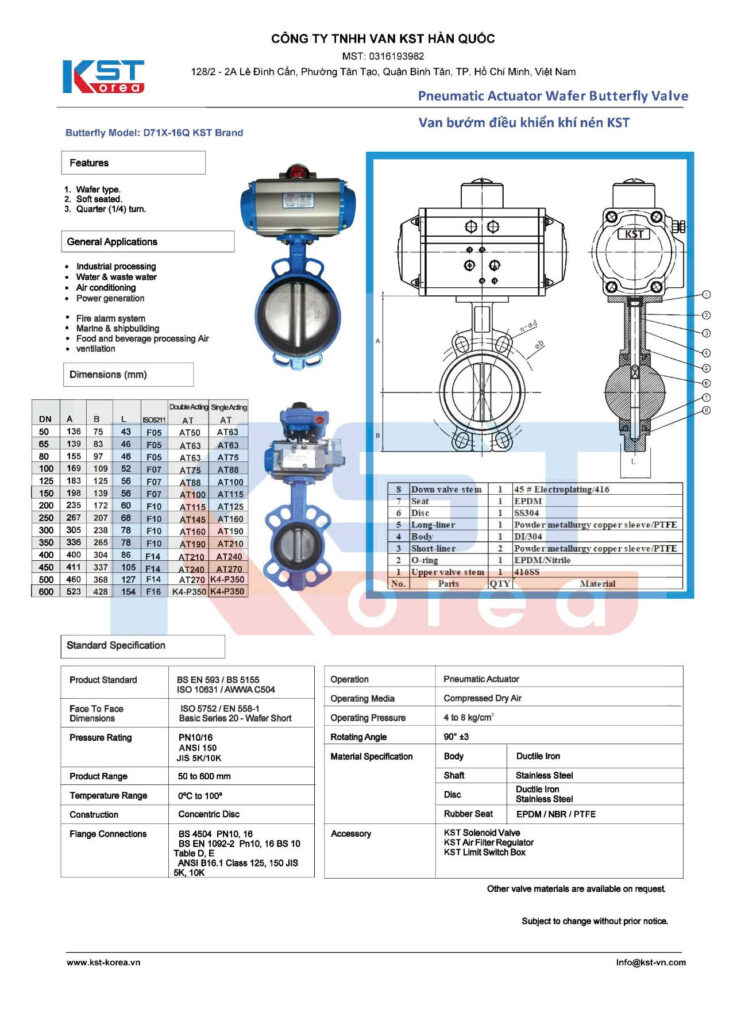

Cấu tạo chính

Van bướm gang khí nén KST-AT bao gồm hai thành phần chính:

1. Thân van bướm (Butterfly Valve):
   • Vật liệu: Chủ yếu là gang đúc (Cast Iron), phù hợp với các ứng dụng nước, nước thải, khí nén, và các chất lỏng không ăn mòn. Vật liệu gang mang lại độ bền cơ học tốt và chi phí hợp lý.
   • Đĩa van (Disc): Thường được làm từ gang, thép không gỉ (inox 304, 316) hoặc nhôm đồng, tùy thuộc vào yêu cầu về khả năng chống ăn mòn và độ bền. Đĩa van xoay quanh trục để kiểm soát dòng chảy.
   • Gioăng làm kín (Seat/Liner): Được chế tạo từ các loại cao su như EPDM, NBR hoặc nhựa như PTFE (Teflon), Viton, đảm bảo độ kín khít khi van đóng và tương thích với lưu chất.
   • Kiểu kết nối:
     • Wafer (kẹp): Phổ biến nhất, van được kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên qua.
     • Lug (tai bích): Có các tai bích tích hợp ren, cho phép lắp đặt độc lập hoặc tháo một phía đường ống mà không ảnh hưởng phía còn lại.
     • Double Flange (hai mặt bích): Thường dùng cho các kích thước lớn, van có hai mặt bích riêng biệt để bắt vào đường ống.
2. Bộ truyền động khí nén KST-AT (Pneumatic Actuator):
   • Thương hiệu: KST là nhà sản xuất hàng đầu của Hàn Quốc về các bộ truyền động van.
   • Nguyên lý hoạt động: Sử dụng áp suất của khí nén (thường từ 3 – 8 bar) để tạo ra lực xoay. Khí nén tác động lên piston/màng bên trong bộ truyền động, chuyển động tịnh tiến của piston được biến đổi thành chuyển động quay 90 độ của trục van.
   • Kiểu tác động “AT”:
     • Tác động kép (Double Acting – DA): Đây là kiểu “AT” phổ biến nhất. Khí nén được cấp vào một phía của piston để mở van, và cấp vào phía còn lại để đóng van. Cả hai hành trình mở và đóng đều được điều khiển bằng khí nén.
     • Tác động đơn (Spring Return – SR): Mặc dù ít phổ biến hơn khi gọi là “AT”, nhưng KST cũng có dòng tác động đơn. Với kiểu này, khí nén chỉ cần cấp vào một phía để thực hiện một hành trình (ví dụ: mở van), và khi ngắt khí nén, lò xo bên trong sẽ tự động đẩy van về vị trí ban đầu (đóng hoặc mở hoàn toàn), đảm bảo an toàn khi mất khí/điện.
   • Tính năng bổ sung (lựa chọn):
     • Van điện từ (Solenoid Valve): Điều khiển dòng khí nén vào bộ truyền động.
     • Công tắc hành trình (Limit Switch Box): Báo tín hiệu về vị trí đóng/mở của van về hệ thống điều khiển.
     • Bộ định vị van (Positioner): Cho phép van điều tiết lưu lượng một cách chính xác theo tín hiệu analog (ví dụ: 4-20mA), thay vì chỉ đóng/mở hoàn toàn.

Đặc điểm nổi bật

• Vận hành tự động: Tự động hóa quá trình đóng mở, giảm thiểu sự can thiệp của con người, tăng hiệu quả và an toàn lao động.
• Tốc độ đóng mở nhanh: Bộ truyền động khí nén giúp van phản ứng và thay đổi trạng thái cực kỳ nhanh chóng, phù hợp với các ứng dụng cần điều khiển tức thì.
• Thiết kế gọn nhẹ: Van bướm có cấu tạo đơn giản và kích thước nhỏ gọn hơn so với các loại van khác cùng chức năng, giúp tiết kiệm không gian lắp đặt và dễ dàng vận chuyển.
• Chi phí hiệu quả: So với các loại van điều khiển tự động khác, van bướm khí nén thường có chi phí đầu tư ban đầu thấp hơn.
• Độ bền cao: Bộ truyền động KST được sản xuất với vật liệu chất lượng cao (hợp kim nhôm đúc, xử lý bề mặt chống ăn mòn), đảm bảo tuổi thọ và hoạt động ổn định trong môi trường công nghiệp.
• Đa dạng ứng dụng: Phù hợp với nhiều loại lưu chất và kích thước đường ống, đặc biệt là đường ống có đường kính lớn.

Ứng dụng phổ biến

Van bướm gang khí nén KST-AT được sử dụng rộng rãi trong các ngành công nghiệp như:

• Hệ thống cấp thoát nước và xử lý nước thải: Điều khiển dòng nước trong các trạm bơm, nhà máy xử lý nước.
• Hệ thống HVAC: Điều tiết dòng nước lạnh, nước nóng trong hệ thống điều hòa không khí lớn.
• Ngành năng lượng: Kiểm soát dòng nước làm mát, nước thải trong các nhà máy điện.
• Ngành thực phẩm và đồ uống: Điều khiển các quy trình liên quan đến nước sạch, sản phẩm lỏng không ăn mòn.
• Hệ thống khí nén công nghiệp: Điều tiết luồng khí.
• Các nhà máy dệt nhuộm, giấy: Kiểm soát dòng chảy của nước, bùn loãng.

Lưu ý khi lựa chọn

Khi chọn mua van bướm gang khí nén KST-AT, bạn cần cân nhắc các yếu tố sau:

• Kích thước đường ống (DN): Phù hợp với đường kính ống của hệ thống.
• Áp suất và nhiệt độ làm việc: Đảm bảo vật liệu thân van, đĩa van và gioăng làm kín chịu được điều kiện vận hành.
• Loại lưu chất: Gang không phù hợp với các chất ăn mòn mạnh; cần chọn vật liệu đĩa và gioăng phù hợp với lưu chất cụ thể.
• Chức năng điều khiển: Bạn cần van đóng/mở (On/Off) hay điều tiết lưu lượng (Modulating)? Nếu là điều tiết, cần trang bị thêm bộ định vị van (positioner).
• Áp suất và chất lượng khí nén: Đảm bảo hệ thống khí nén có sẵn đủ điều kiện để vận hành van.
• Tiêu chuẩn mặt bích: Đảm bảo phù hợp với tiêu chuẩn mặt bích của đường ống (JIS, ANSI, DIN, BS).
