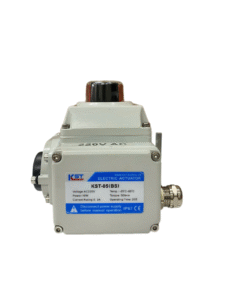

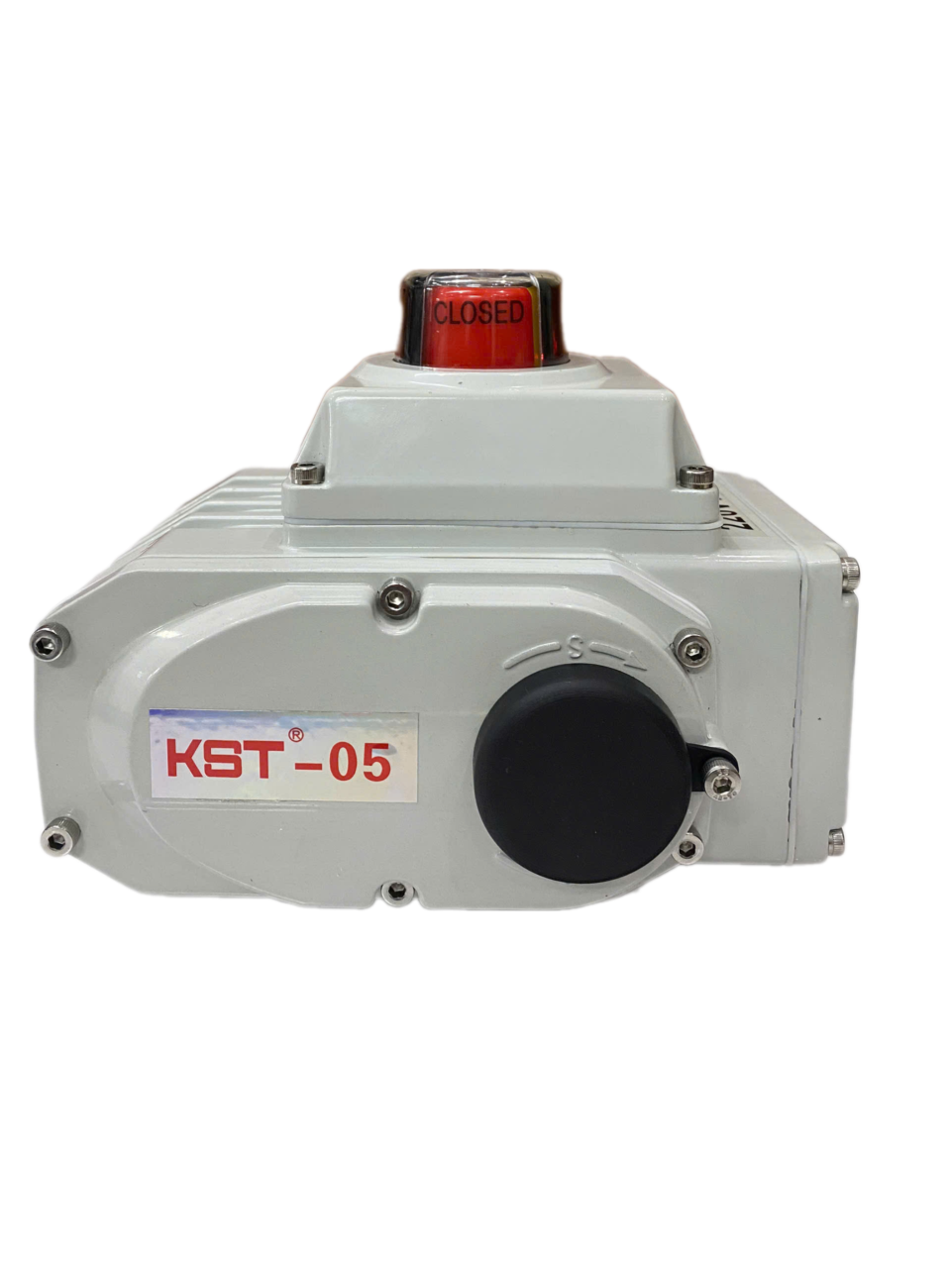

Bộ truyền động điện KST-05 là mã sản phẩm phổ biến nhất trong phân khúc tầm trung của KST. Đây là thiết bị chuyên dụng để điều khiển các dòng van bi (size DN25 – DN40) hoặc van bướm (size DN50 – DN65) nhờ vào lực kéo ổn định và thiết kế nhỏ gọn.

Dưới đây là các thông số kỹ thuật chi tiết và đặc điểm của model KST-05:

1. Thông số kỹ thuật chi tiết (Technical Specifications)

2. Các tính năng nổi bật của Model KST-05

• Kiểm soát vị trí chính xác: Được trang bị các công tắc hành trình (Limit Switches) giúp ngắt điện ngay lập tức khi van đạt vị trí đóng/mở hoàn toàn, tránh tình trạng om điện gây cháy mô-tơ.

• Tay quay phụ (Manual Override): Phía trên bộ điện có trục hoặc tay quay cho phép vận hành thủ công khi mất điện đột ngột hoặc trong quá trình bảo trì.

• Thiết kế bền bỉ: Hệ thống bánh răng bên trong được làm bằng thép hợp kim chịu lực, giúp bộ điện hoạt động êm ái, độ rung thấp và tuổi thọ cao.

• Khả năng bảo vệ: Tích hợp rơ-le nhiệt bên trong để tự ngắt nguồn nếu nhiệt độ mô-tơ vượt quá giới hạn an toàn ($120^\circ C$).

3. Sơ đồ đấu nối dây (Wiring Diagram)

Thông thường, KST-05 dòng ON/OFF có sơ đồ đấu dây cơ bản gồm 5 dây:

1. Dây chung (Common): Thường là dây số 1.

2. Dây mở (Open): Cấp điện vào dây này để van mở.

3. Dây đóng (Close): Cấp điện vào dây này để van đóng.

4. Tiếp điểm phản hồi (Feedback): 2 dây báo trạng thái đã mở hoặc đã đóng về tủ điện (đèn báo).

4. Ứng dụng thực tế

Model KST-05 với lực kéo 50Nm là lựa chọn lý tưởng cho:

• Van bi Inox: Các size DN25 (1″), DN32 (1-1/4″), DN40 (1-1/2″).

• Van bướm: Các size DN50 (2″), DN65 (2-1/2″).

• Sử dụng rộng rãi trong các hệ thống: Xử lý nước thải, cấp thoát nước, hệ thống HVAC (điều hòa không khí), nhà máy sản xuất thực phẩm và đồ uống.

5. Lưu ý khi lắp đặt KST-05

• Kiểm tra điện áp: Đảm bảo nguồn điện cấp vào đúng với thông số ghi trên tem mác (ví dụ: cấp 220V vào bộ 24V sẽ làm hỏng mạch ngay lập tức).

• Căn chỉnh hành trình: Sau khi lắp bộ điện vào thân van, cần vận hành thử để đảm bảo góc quay $90^\circ$ của bộ điện khớp hoàn toàn với trạng thái đóng/mở của bi van.

• Bịt kín đầu dây: Luôn vặn chặt ốc siết cáp (Cable gland) để tránh hơi ẩm xâm nhập vào bên trong khoang điện gây chập mạch.

Bạn đang có nhu cầu thay thế bộ điện cũ hay lắp đặt mới cho hệ thống? Nếu bạn cần sơ đồ đấu nối chi tiết cho phiên bản tuyến tính (4-20mA), hãy cho tôi biết để tôi hỗ trợ nhé!
