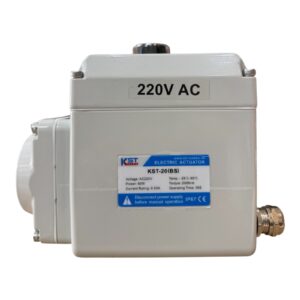

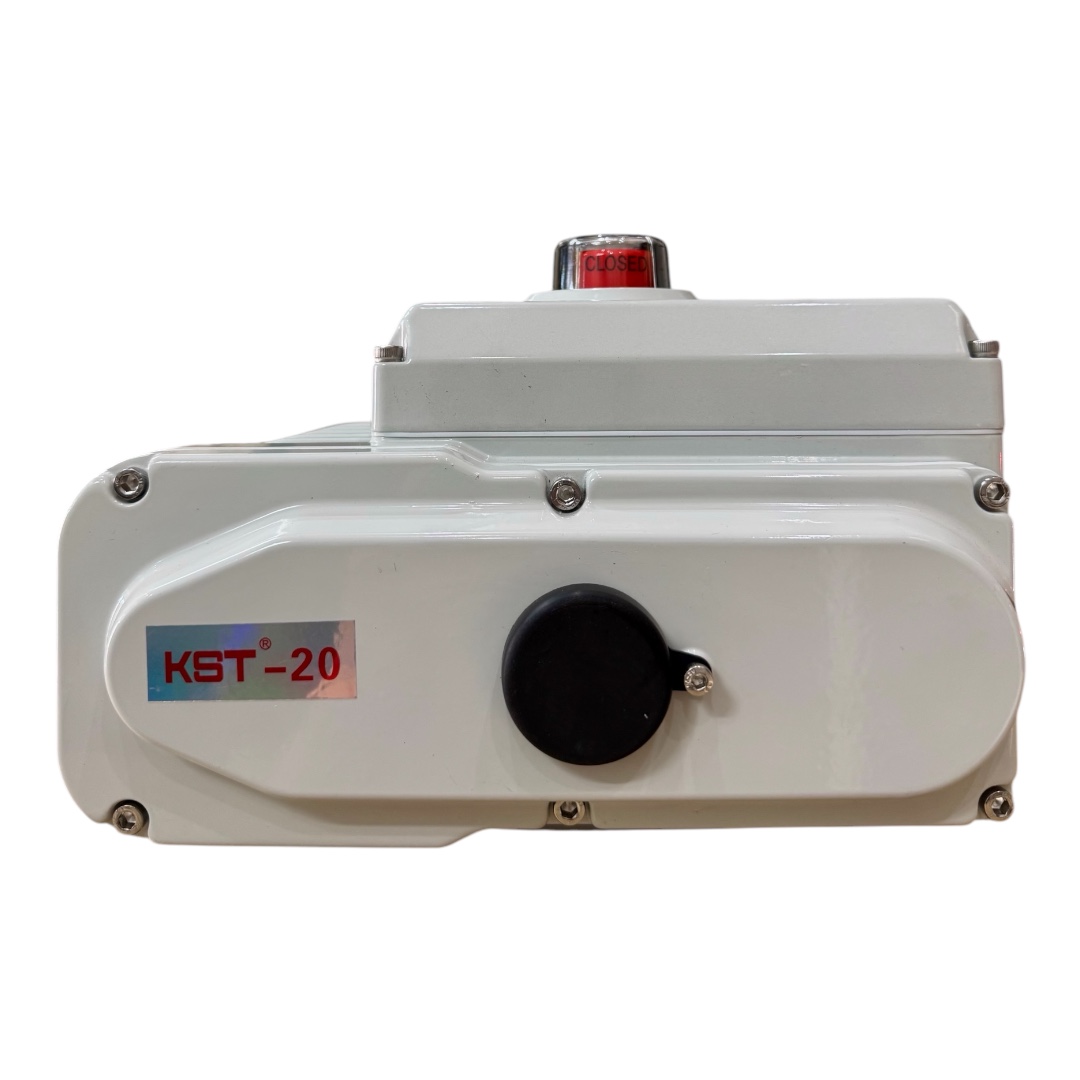

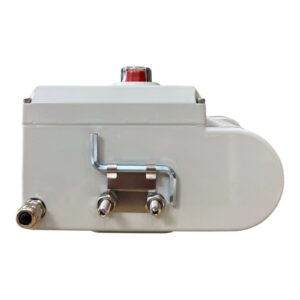

Bộ truyền động điện KST-20 là dòng đầu điều khiển van công suất lớn của thương hiệu KST. Với lực kéo mạnh mẽ lên đến 200 Nm, model này được thiết kế để vận hành các dòng van bướm và van bi có kích cỡ trung bình đến lớn, nơi yêu cầu mô-men xoắn cao để thắng được lực ma sát của gioăng làm kín.

Dưới đây là các thông số kỹ thuật và đặc tính chi tiết của model KST-20:

1. Thông số kỹ thuật chi tiết

2. Ưu điểm và tính năng của KST-20

• Động cơ mô-men xoắn cao: Sử dụng động cơ cảm ứng có hiệu suất cao, giúp van vận hành ổn định ngay cả trong môi trường áp suất đường ống cao.

• Hệ thống bánh răng chịu lực: Toàn bộ bánh răng truyền động được gia công từ thép hợp kim cứng, bôi trơn vĩnh viễn bằng mỡ chịu nhiệt, giúp giảm thiểu độ rơ và tăng tuổi thọ.

• Cơ chế bảo vệ kép:

  • Quá tải nhiệt: Tự động ngắt khi động cơ nóng quá mức cho phép.

  • Công tắc hành trình: Ngắt điện tại hai vị trí biên (đóng/mở) để bảo vệ cấu trúc van.

• Chế độ tay quay phụ: Tích hợp tay quay cơ học giúp vận hành van dễ dàng khi có sự cố mất điện hoặc trong quá trình cài đặt hệ thống.

3. Khả năng tương thích với các cỡ van

Với mô-men xoắn 200 Nm, KST-20 phù hợp để lắp đặt cho:

• Van bi (Ball Valve): Các size DN65 (2-1/2″) và DN80 (3″).

• Van bướm (Butterfly Valve): Các size từ DN125 (5″) đến DN200 (8″).

• Van bi vi sinh: Các dòng van 3 ngã vi sinh cỡ lớn (DN80 – DN100).

4. Sơ đồ đấu dây cơ bản (Dòng ON/OFF)

Dòng KST-20 thường có sơ đồ đấu nối 7 đầu dây (Terminal) tiêu chuẩn:

1. Chân 1, 2, 3: Cấp nguồn điều khiển đóng/mở (Dây chung, dây mở, dây đóng).

2. Chân 4, 5: Tiếp điểm phản hồi trạng thái Mở (Open Feedback).

3. Chân 6, 7: Tiếp điểm phản hồi trạng thái Đóng (Close Feedback).

5. Lưu ý khi lựa chọn và lắp đặt

• Tính toán mô-men xoắn: Khi chọn KST-20, bạn nên đảm bảo lực kéo 200 Nm cao hơn ít nhất 20-30% lực kéo yêu cầu của thân van để trừ hao lực ma sát phát sinh sau thời gian dài sử dụng.

• Điện áp phản hồi: Kiểm tra kỹ xem tủ điện của bạn nhận tín hiệu phản hồi là tiếp điểm khô (Dry contact) hay có điện để đấu nối cho chính xác.

• Lắp đặt ngoài trời: Dù đạt chuẩn IP67, nếu lắp đặt ngoài trời nắng nóng gay gắt, bạn nên làm mái che nhỏ để bảo vệ lớp vỏ sơn và các linh kiện điện tử bên trong khỏi lão hóa nhiệt.

Bạn đang cần tư vấn model này cho loại Van Bướm hay Van Bi, và môi trường sử dụng có yêu cầu tính năng Tuyến tính 4-20mA để điều tiết lưu lượng không?
