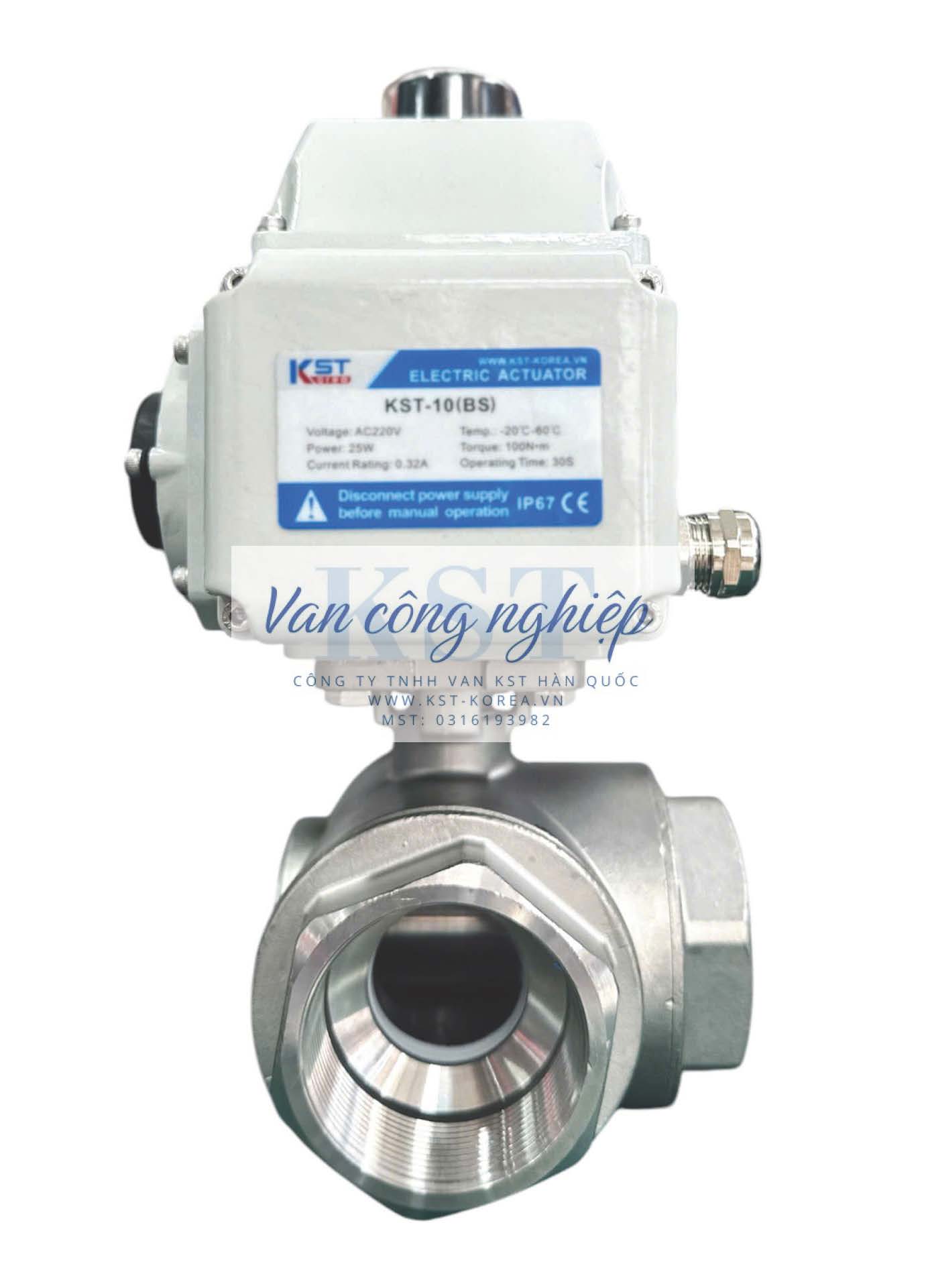

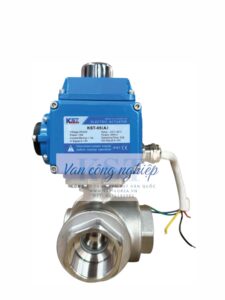

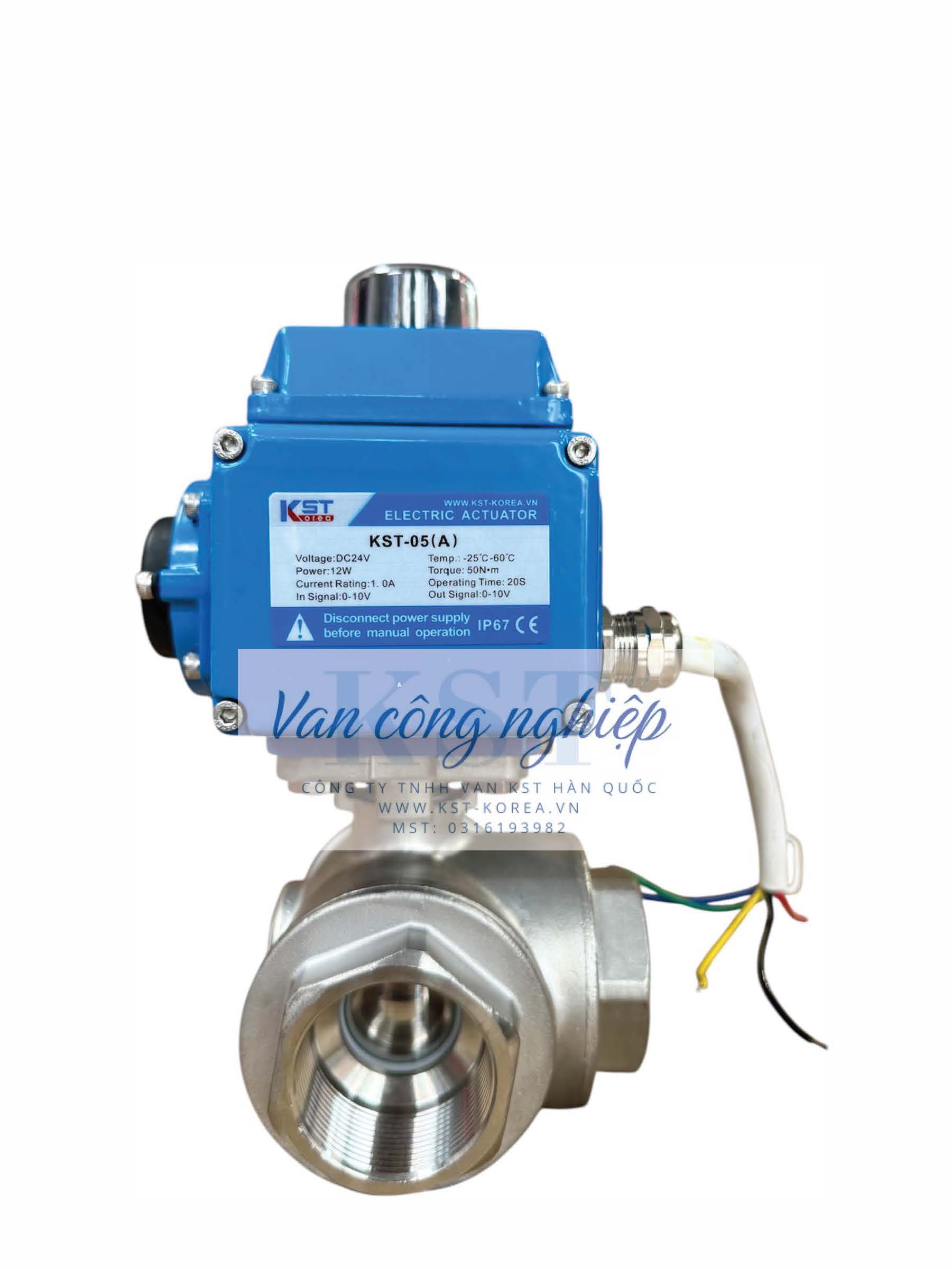

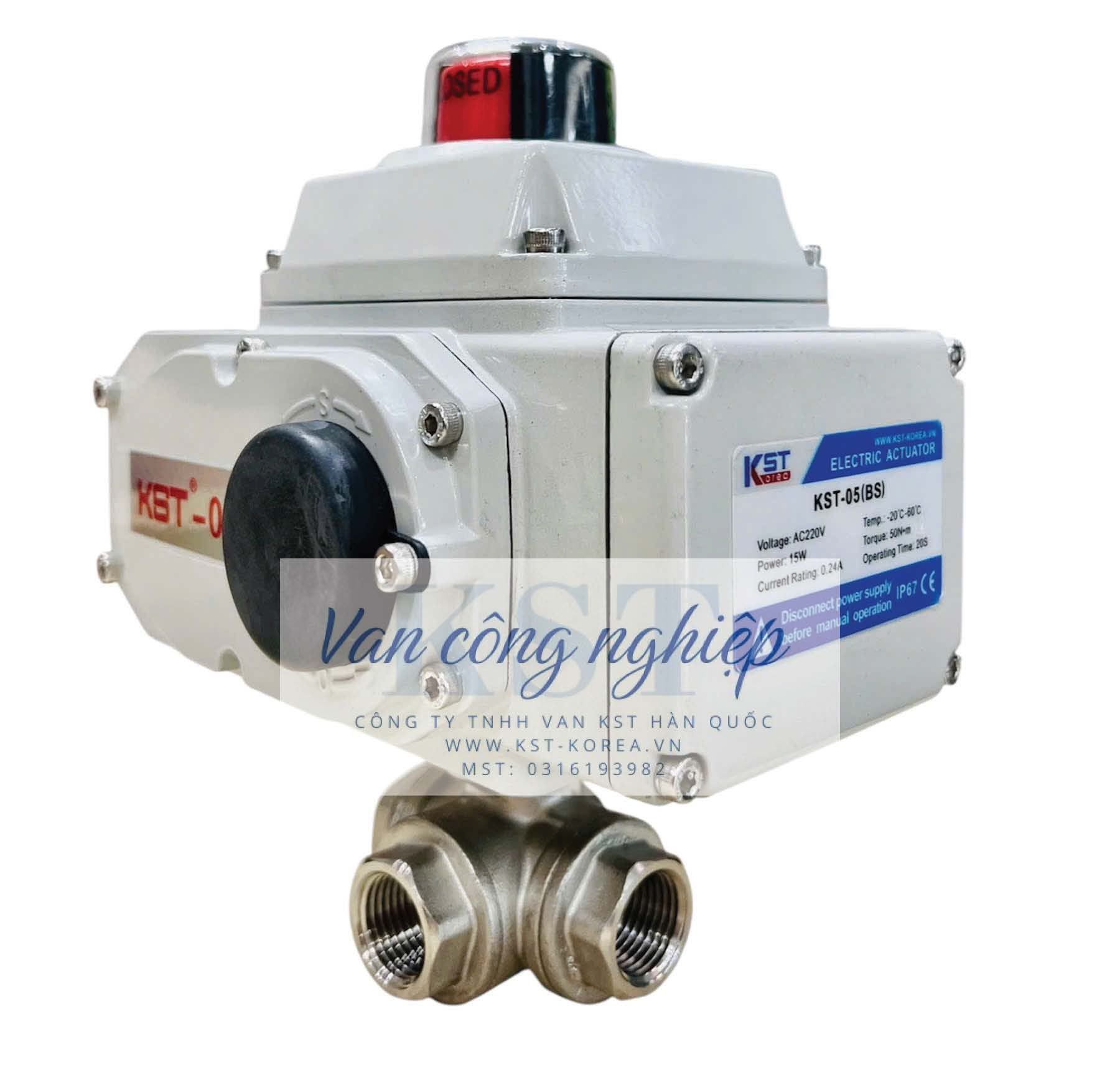

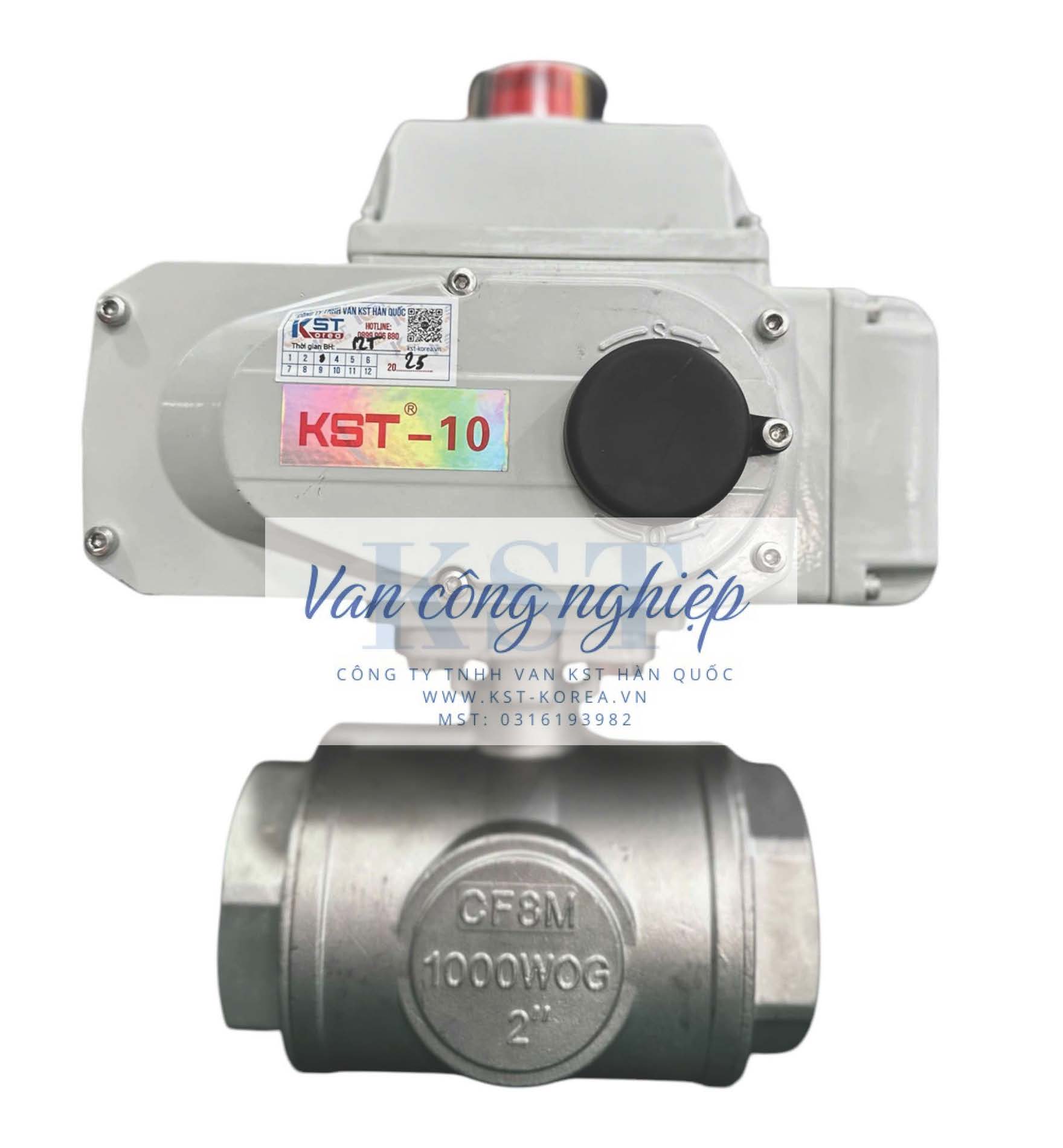

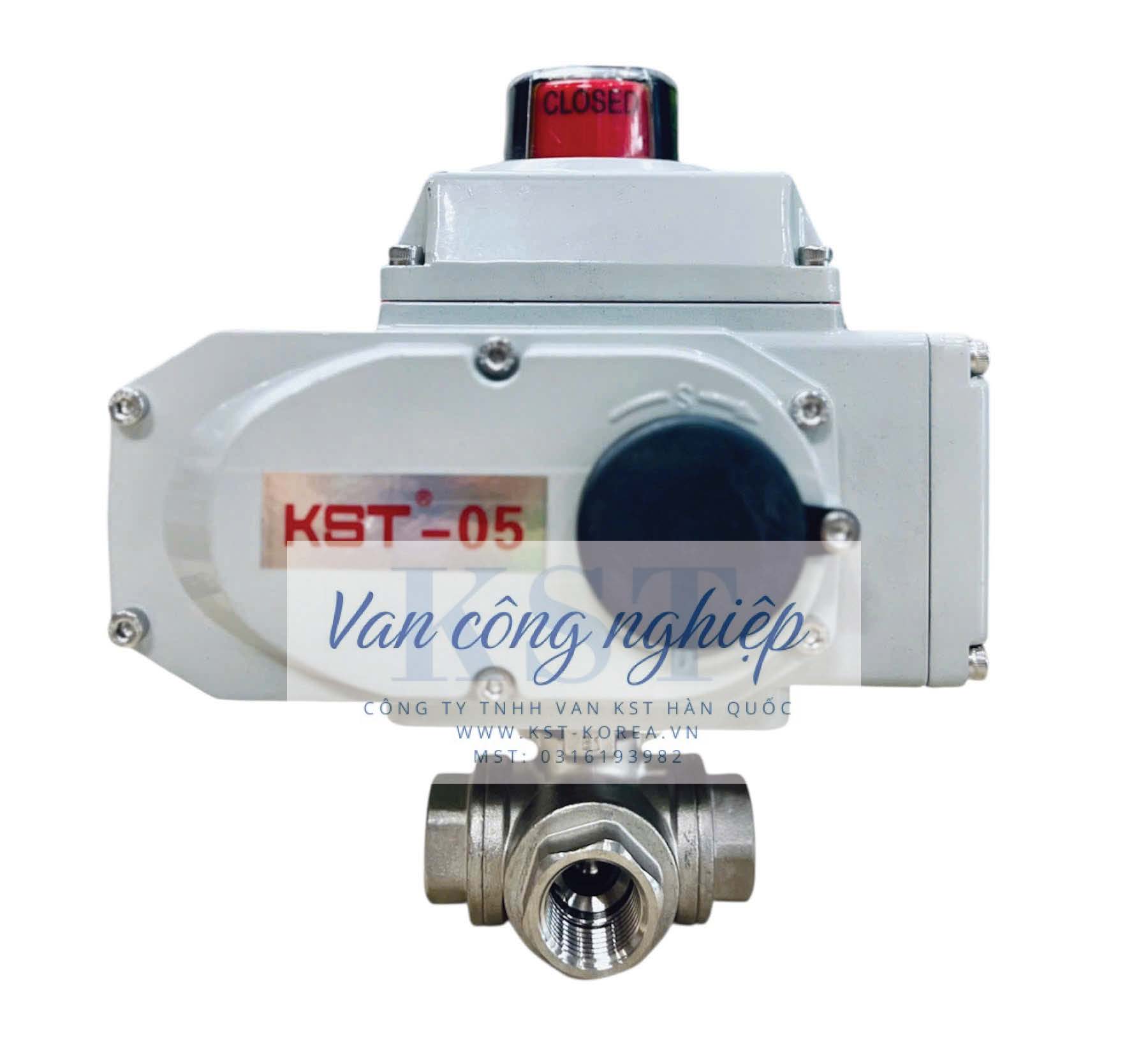

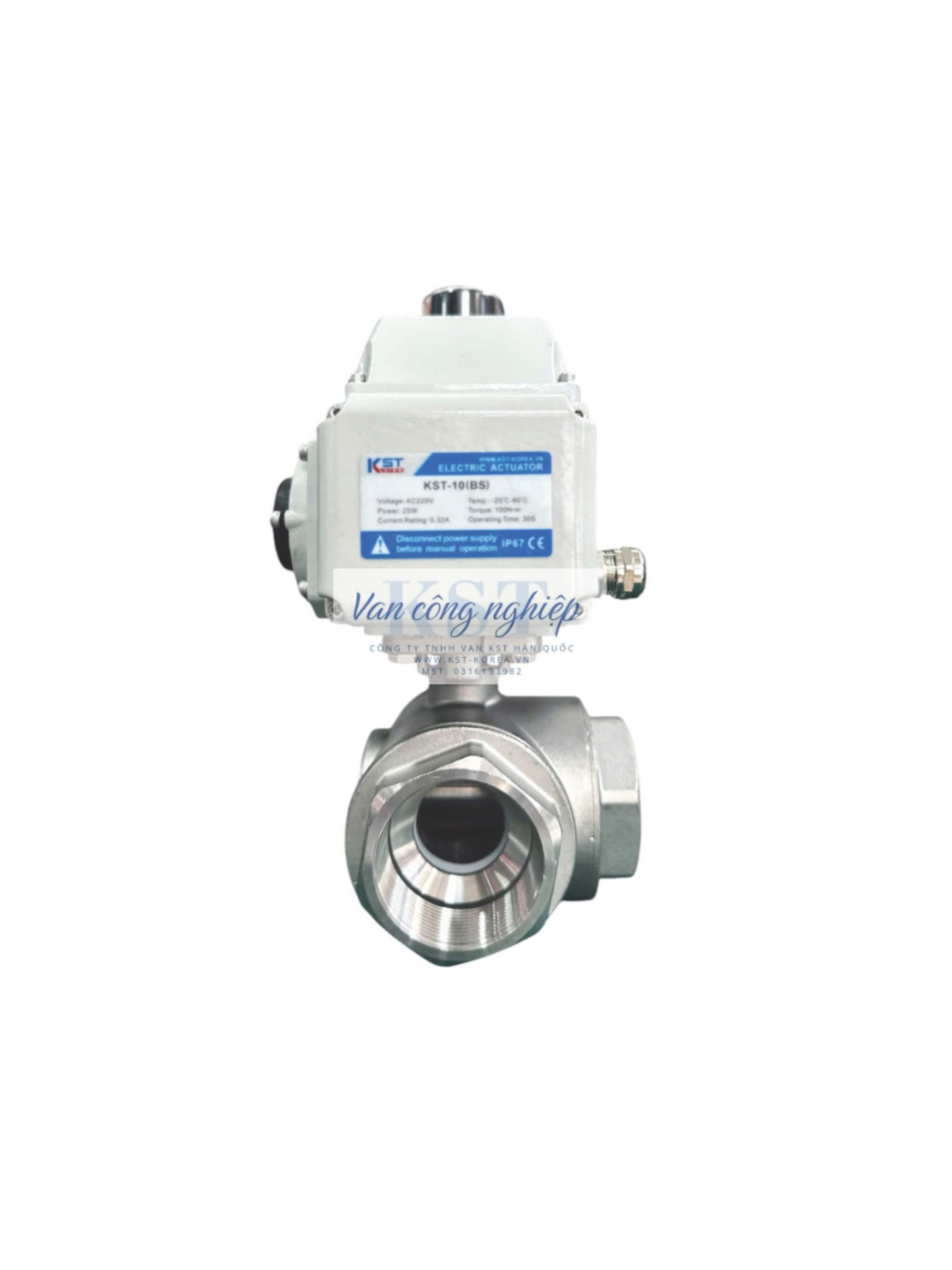

Van bi 3 ngã nối ren điều khiển điện KST, đây là một giải pháp tự động hóa tiên tiến dùng để điều hướng dòng chảy trong hệ thống đường ống, đặc biệt phù hợp với các ứng dụng yêu cầu độ chính xác và khả năng điều khiển từ xa.

Cấu tạo chính của Van bi 3 ngã nối ren điều khiển điện KST

Van này kết hợp hai thành phần cốt lõi:

1. Thân van bi 3 ngã (3-Way Ball Valve):
   • Vật liệu: Phổ biến là Inox (SUS304, SUS316) cho khả năng chống ăn mòn và độ bền cao, phù hợp với nhiều loại lưu chất như nước, hóa chất, dầu, khí. Ngoài ra có thể có vật liệu gang, thép, nhựa (PVC, UPVC) tùy ứng dụng.
   • Kiểu nối: Nối ren (Threaded end) là kiểu kết nối chính, thuận tiện cho việc lắp đặt vào các đường ống có kích thước nhỏ và vừa.
   • Quả bi rỗng: Là bộ phận quan trọng nhất bên trong van. Quả bi có các lỗ khoan được thiết kế đặc biệt để điều hướng dòng chảy. Có hai loại cấu hình bi chính:
     • Bi chữ L (L-Port): Cho phép dòng chảy đi từ một cổng vào và ra ở một trong hai cổng còn lại. Thường dùng để chuyển hướng dòng chảy.
     • Bi chữ T (T-Port): Cho phép dòng chảy đi qua cả ba cổng cùng lúc (chức năng trộn hoặc chia), hoặc đóng một cổng để dòng chảy đi qua hai cổng còn lại. Phù hợp cho việc pha trộn hoặc chia tách dòng.
   • Gioăng làm kín: Thường là PTFE (Teflon) hoặc vật liệu khác chịu hóa chất, nhiệt độ, đảm bảo độ kín tuyệt đối khi van đóng hoặc chuyển hướng.
2. Bộ truyền động điện KST (Electric Actuator):
   • Thương hiệu: KST (Korea System Technology) là nhà sản xuất hàng đầu của Hàn Quốc về các thiết bị truyền động van.
   • Nguồn cấp: Sử dụng nguồn điện để vận hành, phổ biến nhất là 24VDC, 220VAC hoặc 380VAC, tùy thuộc vào yêu cầu của hệ thống điều khiển.
   • Cơ chế hoạt động: Động cơ điện bên trong bộ truyền động tạo ra mô-men xoắn, thông qua hệ thống bánh răng, truyền lực tới trục van, làm quả bi quay 90 độ (đối với van bi tiêu chuẩn) hoặc các góc khác để điều hướng dòng chảy.
   • Chức năng điều khiển:
     • Đóng/mở (On/Off): Điều khiển van chuyển sang trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Đây là chức năng cơ bản nhất.
     • Điều khiển tuyến tính (Modulating/Proportional Control): Một số bộ truyền động điện KST cao cấp có thể tích hợp bộ điều khiển vị trí (positioner) để nhận tín hiệu analog (ví dụ: 4-20mA hoặc 0-10V) và điều chỉnh góc mở của bi van theo tỉ lệ, cho phép kiểm soát chính xác lưu lượng dòng chảy qua từng ngã.
   • Tính năng bổ sung:
     • Công tắc giới hạn (Limit Switch): Báo tín hiệu về vị trí đóng/mở của van.
     • Bảo vệ quá nhiệt/quá tải: Tự động ngắt khi động cơ quá nóng hoặc bị kẹt.
     • Tay quay phụ (Manual Override): Cho phép vận hành van bằng tay trong trường hợp mất điện hoặc sự cố.

Phân loại theo chức năng (Quan trọng)

Khi mua van 3 ngã tay gạt KST, bạn cần xác định sơ đồ chuyển hướng mong muốn:

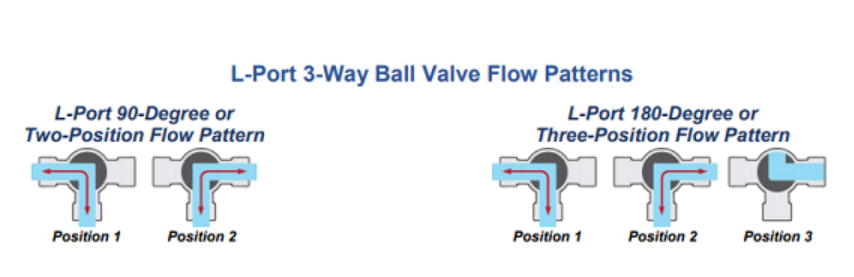

• Van bi dạng chữ L Cho phép dòng chảy từ một cửa vào một trong hai cửa ra khác nhau. Giúp điều hướng di chuyển của dòng chảy theo các hướng mong muốn. Hầu hết các van lưu lượng kiểu chữ L nằm ngang sẽ có tay cầm giới hạn ở 180 độ quay. Điều này cung cấp cho ba tùy chọn luồng: Dòng chảy trái chiều, Dòng chảy đúng chiều, Cắt hoặc tắt dòng chảy

•

• Dạng chữ L (L-Port):

• Chức năng: Chuyển hướng dòng chảy từ cửa 1 sang cửa 2 hoặc cửa 3.

  • Góc quay: 90 độ.

  • Ứng dụng: Dùng khi bạn chỉ muốn dòng chảy đi về 1 hướng nhất định tại một thời điểm.

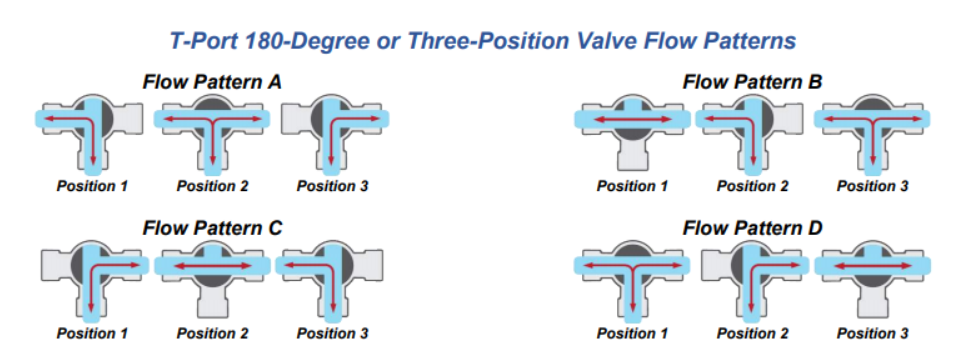

• Van bi dạng chữ T có thể cho dòng lưu chất chảy qua ba đường ống và trực tiếp giao nhau. Thuận tiện cho việc trộn hoặc là phân chia dòng chất, thuận tiên cho rất nhiều hệ thống công nghiệp

•

• Dạng chữ T (T-Port):

  • Chức năng: Có thể thông cả 3 cửa cùng lúc hoặc thông 2 cửa bất kỳ.

  • Góc quay: 90 hoặc 180 độ.

  • Ứng dụng: Dùng để phân chia dòng chảy hoặc trộn hai dòng lưu chất lại với nhau.

Đặc điểm nổi bật

• Điều khiển tự động và từ xa: Cho phép vận hành van tự động thông qua hệ thống điều khiển PLC, DCS hoặc nút bấm từ xa, nâng cao hiệu quả vận hành và giảm thiểu rủi ro cho người vận hành.
• Chính xác cao: Đặc biệt với các model có chức năng điều khiển tuyến tính, van có thể kiểm soát lưu lượng rất chính xác.
• Dễ dàng lắp đặt và bảo trì: Kiểu nối ren giúp việc lắp đặt nhanh chóng, thân van và bộ truyền động thường được thiết kế module hóa, dễ dàng thay thế và bảo trì.
• Đa dạng ứng dụng: Phù hợp với nhiều ngành công nghiệp và loại lưu chất khác nhau.
• Độ bền cao: Sản phẩm KST nổi tiếng về độ bền và tin cậy, đặc biệt các bộ truyền động điện có khả năng chịu được môi trường công nghiệp.
• Không cần khí nén: Phù hợp với những nơi không có hệ thống khí nén sẵn có.

Ứng dụng phổ biến

Van bi 3 ngã nối ren điều khiển điện KST được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước và xử lý nước thải: Điều hướng dòng nước, phân chia lưu lượng.
• Ngành hóa chất: Kiểm soát và pha trộn các loại hóa chất lỏng.
• Ngành thực phẩm và đồ uống: Điều hướng sản phẩm, pha trộn nguyên liệu.
• Hệ thống HVAC: Điều khiển dòng chất lỏng trong hệ thống sưởi ấm, làm mát.
• Ngành dầu khí, năng lượng: Điều tiết dòng chảy dầu, khí.
• Các hệ thống tự động hóa công nghiệp: Khi cần điều khiển linh hoạt và chính xác hướng đi của lưu chất.

Để được tư vấn chi tiết hơn về loại Van Bi 3 Ngã Điều Khiển Điện KST phù hợp nhất với nhu cầu hệ thống của bạn, đừng ngần ngại liên hệ ngay với chúng tôi!
