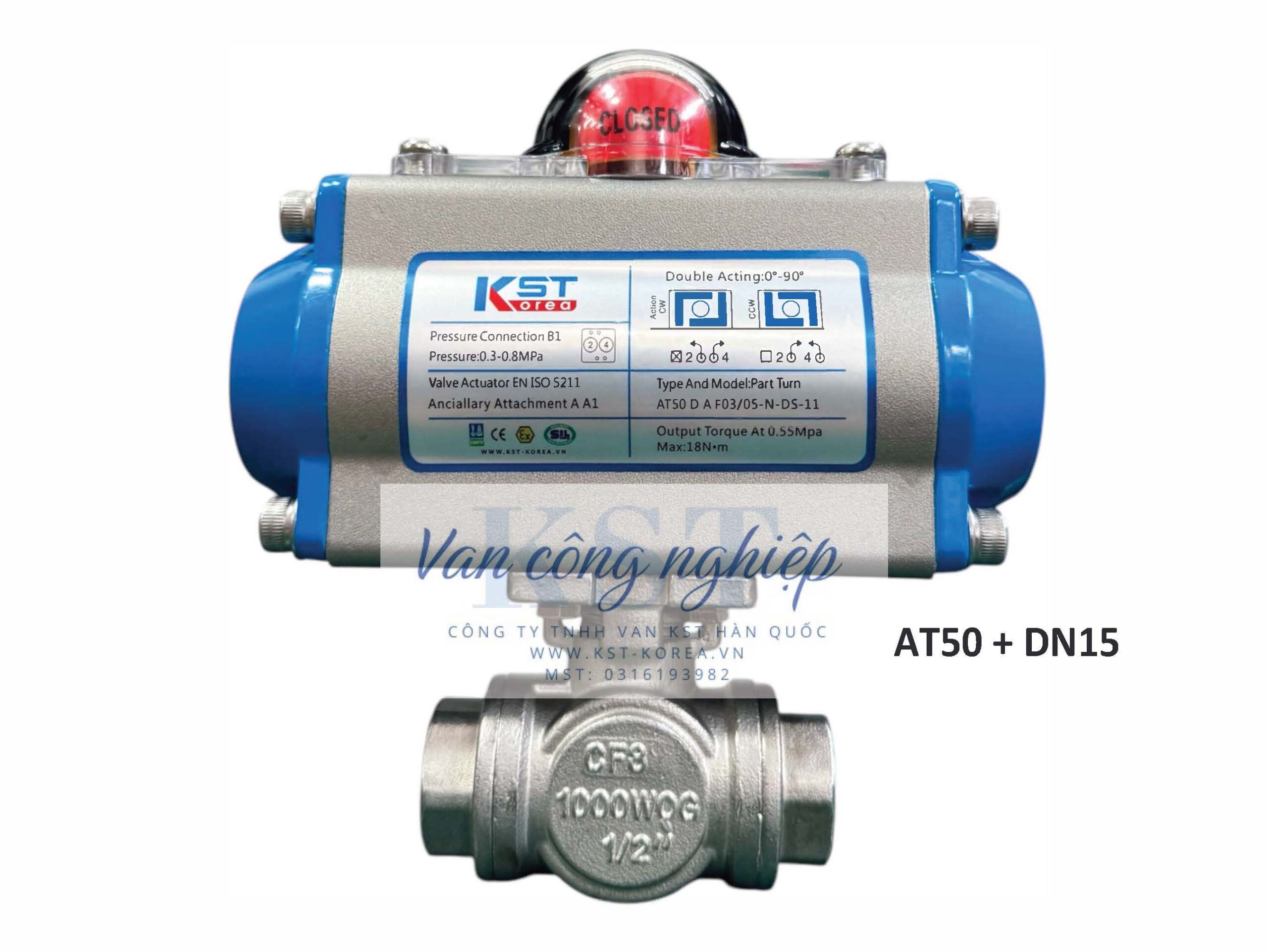

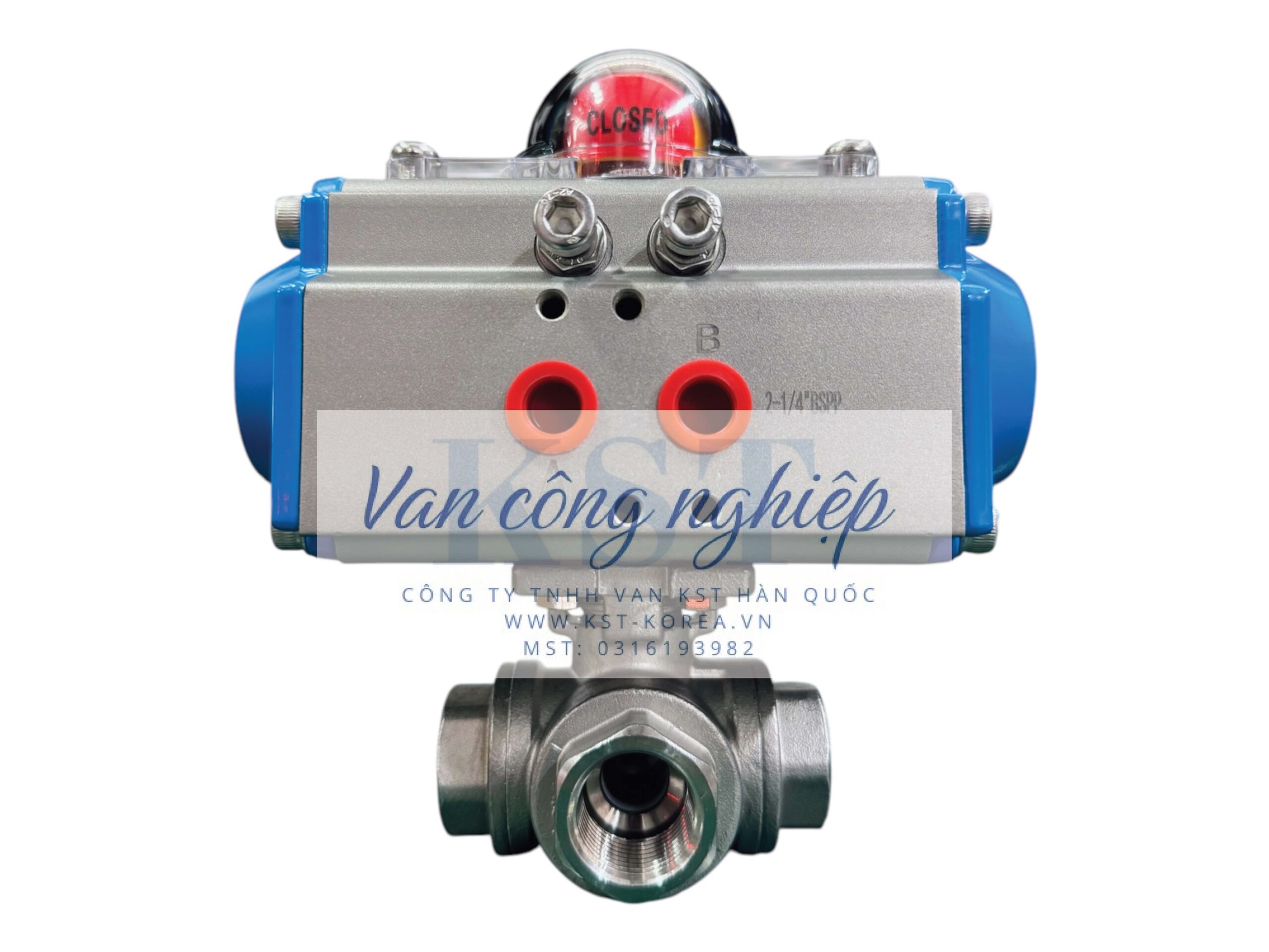

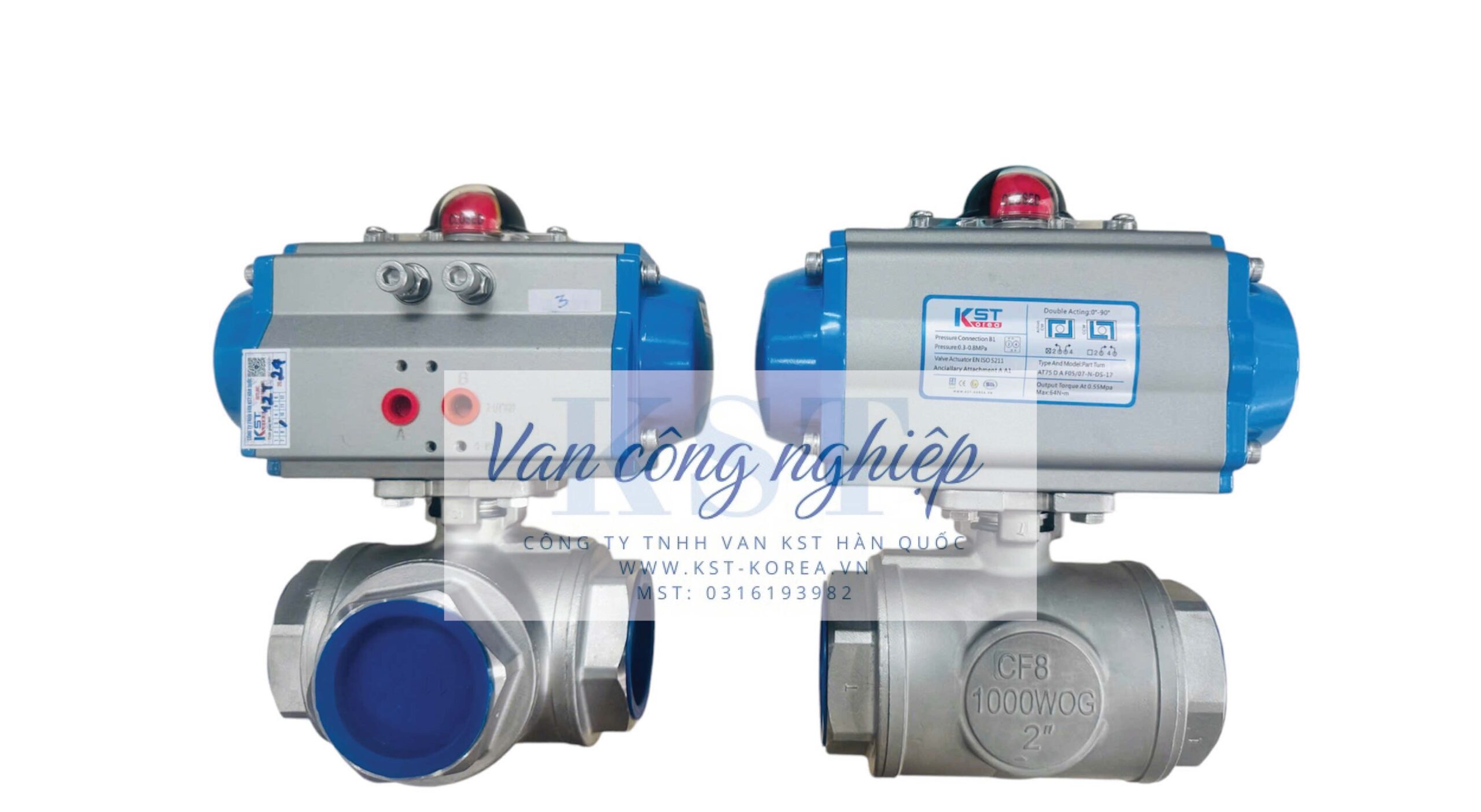

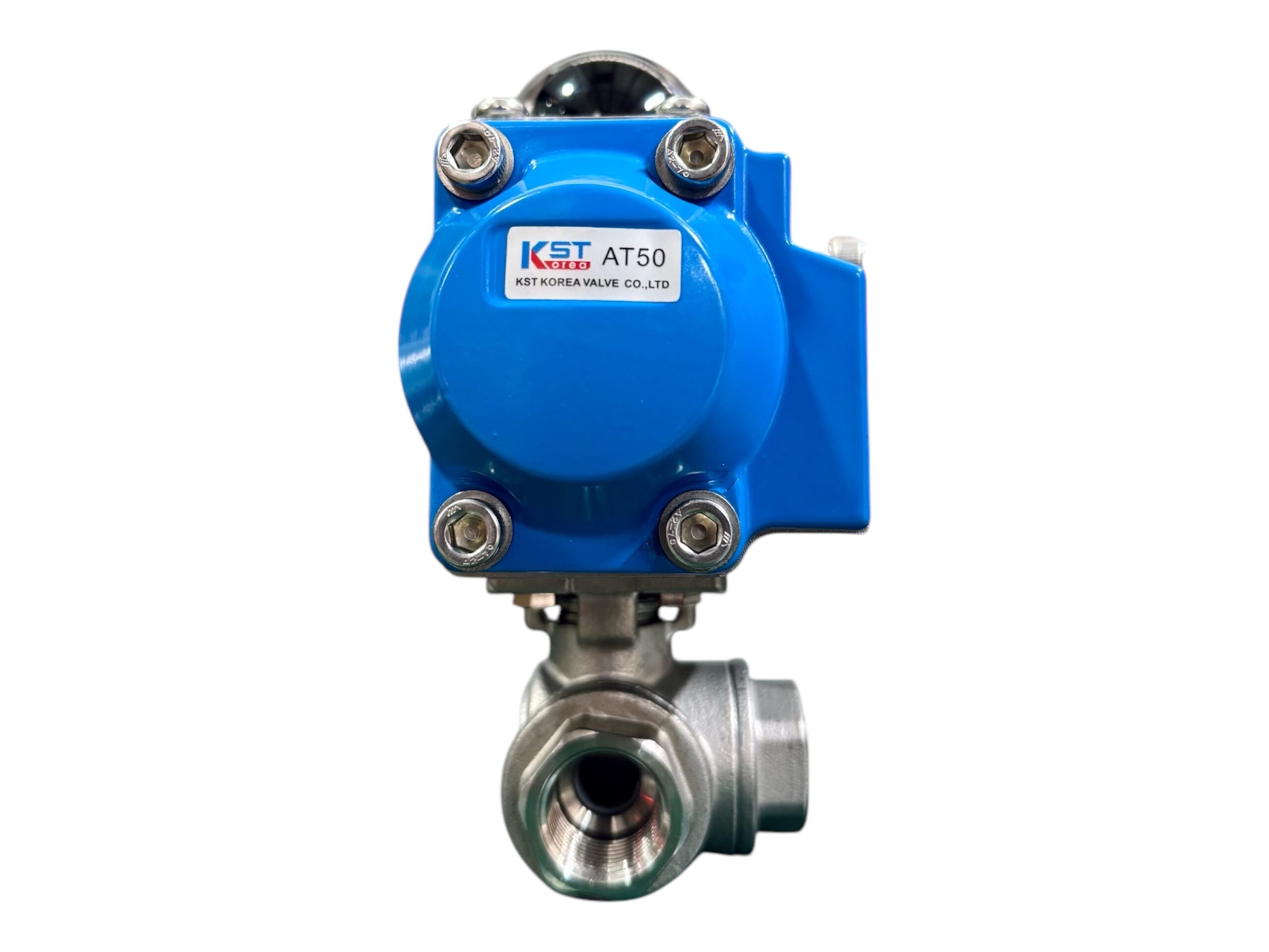

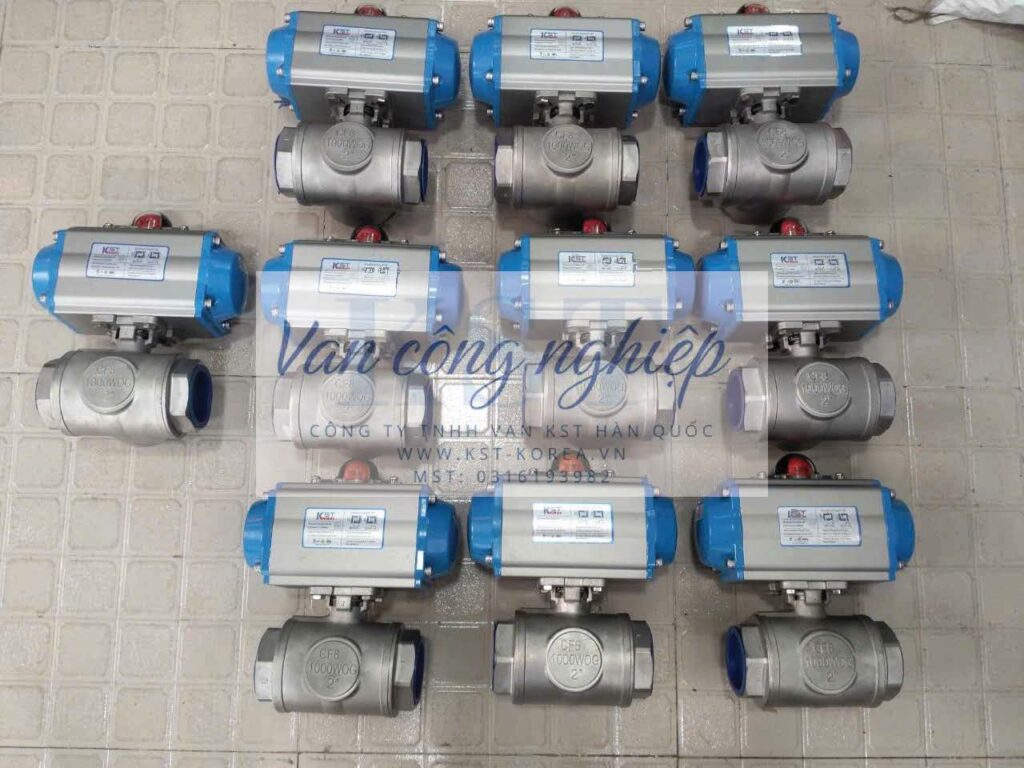

Van bi 3 ngã nối ren điều khiển khí nén KST-AT là một loại van công nghiệp chuyên dụng, được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí theo nhiều hướng khác nhau trong hệ thống đường ống. Đây là sự kết hợp giữa thân van bi 3 ngã với bộ truyền động khí nén (actuator) của thương hiệu KST, trong đó “AT” thường là ký hiệu của dòng bộ truyền động khí nén tác động kép (Double Acting) hoặc tác động đơn (Spring Return) của KST.

Cấu tạo chính

Van bi 3 ngã nối ren điều khiển khí nén KST-AT bao gồm:

1. Thân van bi 3 ngã:
   • Vật liệu: Thường được chế tạo từ các vật liệu chịu được áp lực và ăn mòn như inox (inox 304, 316), gang, thép, hoặc nhựa (PVC, UPVC) tùy thuộc vào loại lưu chất và môi trường làm việc.
   • Kiểu nối ren: Các lỗ kết nối đường ống được thiết kế dạng ren (thread) để dễ dàng lắp đặt vào hệ thống ống có kích thước nhỏ và vừa.
   • Quả bi rỗng: Nằm bên trong thân van, có các lỗ khoan để điều hướng dòng chảy. Quả bi này có thể xoay quanh một trục.
   • Gioăng làm kín: Thường là PTFE (Teflon) hoặc các vật liệu khác tùy ứng dụng, đảm bảo độ kín khít khi van đóng, ngăn ngừa rò rỉ.
   • Cổng (ngã): Điểm đặc biệt của van 3 ngã là có 3 cổng kết nối. Cấu trúc bi bên trong có thể là dạng chữ L hoặc chữ T, quyết định cách điều hướng dòng chảy:
     • Bi chữ L: Cho phép dòng chảy đi từ một cổng vào và ra ở một trong hai cổng còn lại. Thích hợp cho việc chuyển hướng dòng chảy.
     • Bi chữ T: Cho phép dòng chảy đi qua cả ba cổng cùng lúc (trộn hoặc chia), hoặc đóng một cổng để dòng chảy đi qua hai cổng còn lại. Phù hợp cho việc trộn hoặc chia tách dòng.
2. Bộ truyền động khí nén KST-AT (Pneumatic Actuator):
   • Thương hiệu: KST (Korea System Technology) là nhà sản xuất thiết bị tự động hóa hàng đầu từ Hàn Quốc.
   • Nguyên lý: Sử dụng áp lực khí nén (thường 3-8 bar) để tạo ra lực xoay, điều khiển bi van quay 90 độ (hoặc các góc khác nếu có bộ điều khiển tuyến tính).
   • Kiểu tác động:
     • Tác động kép (Double Acting – AT): Khí nén được cấp vào cả hai phía của piston để thực hiện cả hành trình mở và đóng van. Khi cấp khí vào một phía, khí ở phía đối diện được xả ra.
     • Tác động đơn (Spring Return – AT với lò xo): Khí nén chỉ cần cấp vào một phía để thực hiện một hành trình (ví dụ: mở van), hành trình còn lại được thực hiện bởi lực lò xo bên trong bộ truyền động khi ngắt khí nén. Kiểu này đảm bảo van về vị trí an toàn (đóng hoặc mở) khi mất điện/khí.
   • Vật liệu: Thường là hợp kim nhôm đúc, bề mặt được xử lý chống ăn mòn để tăng độ bền và tuổi thọ.

Nguyên lý hoạt động

Khi khí nén được cấp vào bộ truyền động KST-AT, áp lực khí sẽ tác động lên piston, làm piston chuyển động tịnh tiến. Nhờ cơ cấu thanh răng và bánh răng, chuyển động tịnh tiến này được chuyển đổi thành chuyển động quay của trục van, từ đó làm xoay quả bi bên trong thân van. Tùy thuộc vào thiết kế bi chữ L hay chữ T và vị trí quay của bi, dòng chảy lưu chất sẽ được điều hướng qua các cổng theo ý muốn (ví dụ: mở hoàn toàn, đóng hoàn toàn, chuyển hướng dòng chảy, trộn hoặc chia tách).

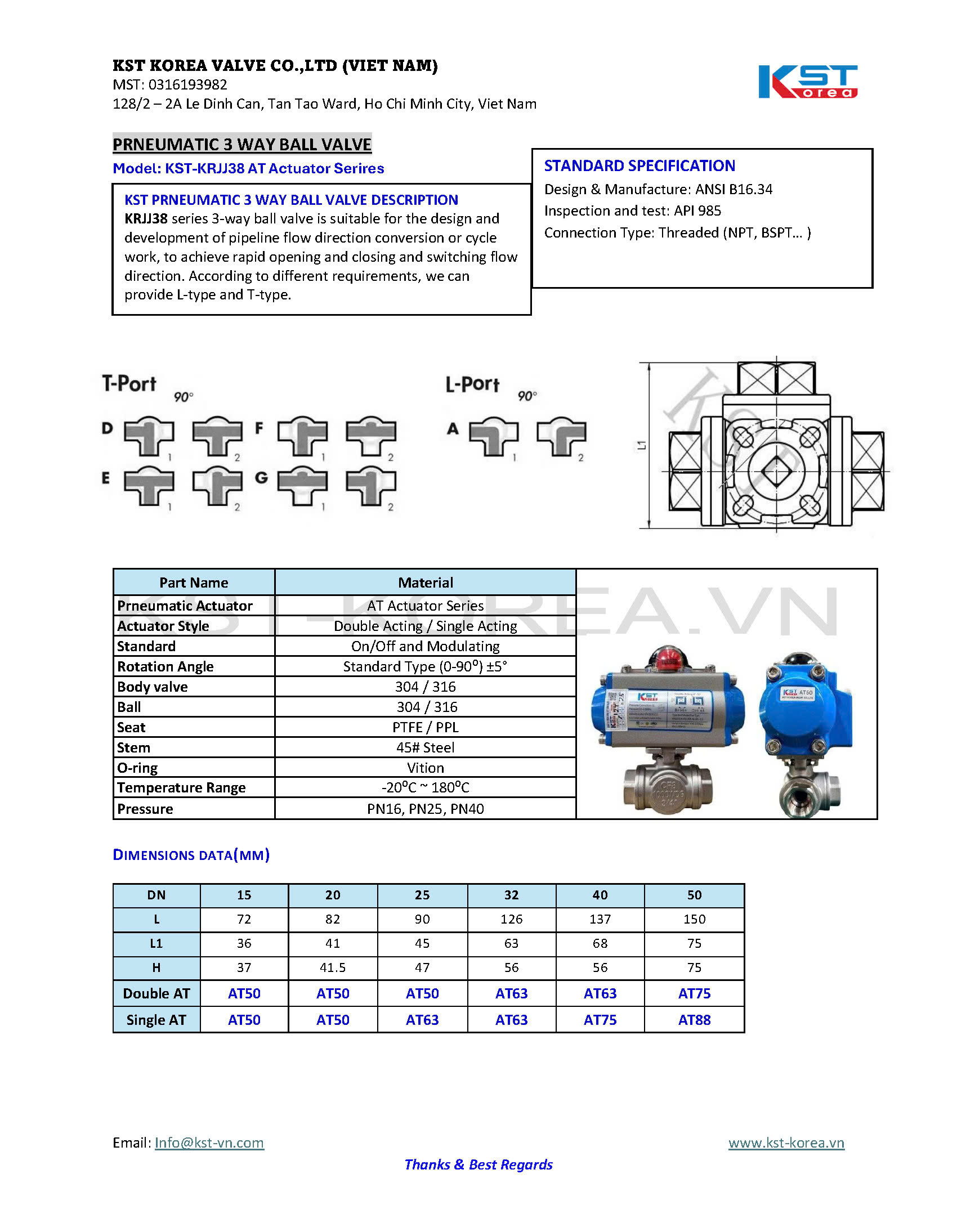

Phân loại theo chức năng (Quan trọng)

Khi mua van 3 ngã tay gạt KST, bạn cần xác định sơ đồ chuyển hướng mong muốn:

• Van bi dạng chữ L Cho phép dòng chảy từ một cửa vào một trong hai cửa ra khác nhau. Giúp điều hướng di chuyển của dòng chảy theo các hướng mong muốn. Hầu hết các van lưu lượng kiểu chữ L nằm ngang sẽ có tay cầm giới hạn ở 180 độ quay. Điều này cung cấp cho ba tùy chọn luồng: Dòng chảy trái chiều, Dòng chảy đúng chiều, Cắt hoặc tắt dòng chảy

•

• Dạng chữ L (L-Port):

• Chức năng: Chuyển hướng dòng chảy từ cửa 1 sang cửa 2 hoặc cửa 3.

  • Góc quay: 90 độ.

  • Ứng dụng: Dùng khi bạn chỉ muốn dòng chảy đi về 1 hướng nhất định tại một thời điểm.

• Van bi dạng chữ T có thể cho dòng lưu chất chảy qua ba đường ống và trực tiếp giao nhau. Thuận tiện cho việc trộn hoặc là phân chia dòng chất, thuận tiên cho rất nhiều hệ thống công nghiệp

•

• Dạng chữ T (T-Port):

  • Chức năng: Có thể thông cả 3 cửa cùng lúc hoặc thông 2 cửa bất kỳ.

  • Góc quay: 90 hoặc 180 độ.

  • Ứng dụng: Dùng để phân chia dòng chảy hoặc trộn hai dòng lưu chất lại với nhau.

Đặc điểm nổi bật

• Linh hoạt điều hướng dòng chảy: Với 3 ngã, van cho phép điều khiển dòng chảy theo nhiều hướng, thực hiện các chức năng như chuyển đổi hướng, trộn hoặc chia tách lưu chất.
• Điều khiển tự động hóa cao: Nhờ bộ truyền động khí nén, van có thể tích hợp vào các hệ thống tự động hóa, điều khiển từ xa, giảm thiểu nhân công và tăng hiệu quả vận hành.
• Tốc độ đóng mở nhanh: Bộ truyền động khí nén KST-AT giúp van phản ứng nhanh, đóng mở dứt khoát.
• Độ bền và độ tin cậy cao: Sản phẩm của KST được biết đến với chất lượng tốt, vật liệu bền bỉ, phù hợp với môi trường công nghiệp khắc nghiệt.
• Kết nối ren: Dễ dàng lắp đặt và thay thế cho các đường ống có kích thước nhỏ và vừa.
• An toàn khi mất điện/khí (đối với loại tác động đơn): Đảm bảo van về trạng thái an toàn theo thiết lập ban đầu.

Ứng dụng phổ biến

Van bi 3 ngã nối ren điều khiển khí nén KST-AT được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi khả năng điều hướng hoặc trộn/chia dòng chảy tự động, bao gồm:

• Hệ thống cấp thoát nước và xử lý nước thải: Điều hướng dòng nước, phân chia lưu lượng.
• Ngành hóa chất: Kiểm soát dòng chảy hóa chất, pha trộn các dung dịch.
• Ngành thực phẩm và đồ uống: Điều khiển quá trình trộn, chiết rót, chuyển hướng sản phẩm.
• Hệ thống khí nén và hơi: Điều tiết dòng khí nén, chuyển hướng luồng hơi.
• Ngành dược phẩm: Kiểm soát dòng chảy của nguyên liệu và thành phẩm.
• Hệ thống HVAC: Điều hòa không khí và thông gió.
