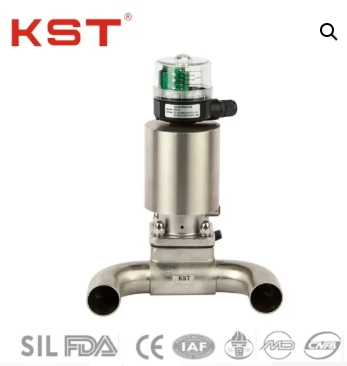

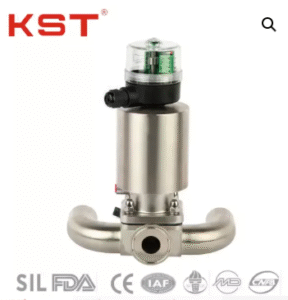

Dòng Van màng 3 ngã khí nén KST (Pneumatic 3-way Diaphragm Valve) là giải pháp tối ưu cho việc điều hướng, phân chia hoặc trộn lưu chất trong các hệ thống đường ống vi sinh tự động. Với thiết kế thân van hình chữ T (T-pattern) đặc trưng, dòng van này loại bỏ tối đa các đoạn ống chết (dead-leg), đảm bảo tính vô trùng tuyệt đối.

1. Cấu tạo và Cơ chế hoạt động

Van gồm thân van Inox 316L có 3 cổng kết nối, được điều khiển bởi một bộ truyền động khí nén gắn phía trên màng ngăn.

• Thân van (Body): Thiết kế dạng chữ T, thường được đúc hoặc gia công từ Inox 316L nguyên khối. Các bề mặt tiếp xúc lưu chất đều được đánh bóng gương ($Ra \le 0.4 \mu m$).

• Màng ngăn (Diaphragm): Là bộ phận duy nhất tiếp xúc với lưu chất và ngăn cách nó với môi trường bên ngoài cũng như bộ phận truyền động. Vật liệu thường là EPDM hoặc PTFE/EPDM.

• Cơ chế: Khi cấp khí nén, bộ truyền động sẽ đẩy màng ngăn xuống để chặn một hướng chảy hoặc mở ra để điều hướng dòng chảy sang cổng khác.

2. Thông số kỹ thuật

3. Ưu điểm vượt trội của dòng 3 ngã KST

1. Thiết kế Zero Dead-Leg: Khác với việc sử dụng hai van 2 ngã kết hợp với một tê (Tee), van 3 ngã KST tích hợp sẵn giúp giảm thiểu khoảng cách từ màng ngăn đến đường ống chính, ngăn chặn sự phát triển của vi khuẩn.

2. Tiết kiệm không gian: Gọn nhẹ hơn so với việc lắp ráp cụm van rời, rất quan trọng trong các hệ thống máy móc (skid) có diện tích hạn chế.

3. Vệ sinh dễ dàng: Thích hợp cho quy trình làm sạch tại chỗ (CIP) và tiệt trùng tại chỗ (SIP) bằng hơi nước nóng.

4. Độ bền cao: Màng ngăn KST có độ đàn hồi cực tốt, chịu được tần suất đóng mở liên tục trong các chu kỳ chiết rót.

4. Ứng dụng phổ biến

Dòng van này thường đóng vai trò là “ngã rẽ” quan trọng trong:

• Hệ thống vòng lặp nước cất (WFI Loop): Phân phối nước từ đường ống chính vào các bồn chứa hoặc điểm sử dụng mà không gây ô nhiễm.

• Dây chuyền chiết rót: Chuyển đổi dòng sản phẩm từ bồn chứa sang các đầu chiết hoặc hồi lưu sản phẩm khi gặp sự cố.

• Ngành bia và nước giải khát: Trộn các nguyên liệu hoặc chuyển hướng dòng chảy giữa các bồn lên men.

• Sản xuất dược phẩm: Điều hướng các dung môi và hoạt chất vô trùng.

5. Lưu ý khi chọn mua và lắp đặt

• Xác định hướng chảy: Bạn cần xác định rõ chức năng là Chia dòng (1 ngõ vào – 2 ngõ ra) hay Trộn dòng (2 ngõ vào – 1 ngõ ra) để chọn cấu hình thân van phù hợp.

• Vật liệu màng: Nếu sử dụng cho hóa chất tẩy rửa mạnh hoặc hơi nước nóng liên tục, nên ưu tiên màng PTFE.

• Lắp đặt: Khi hàn, luôn phải tháo bộ truyền động và màng ngăn ra để tránh nhiệt độ cao làm hỏng các chi tiết mềm.

Bạn đang cần tư vấn về kiểu kết nối Clamp (dễ tháo lắp) hay Nối hàn (vĩnh viễn) cho hệ thống này? Tôi có thể gửi cho bạn bản quy đổi kích thước để đảm bảo khớp với đường ống hiện tại.
